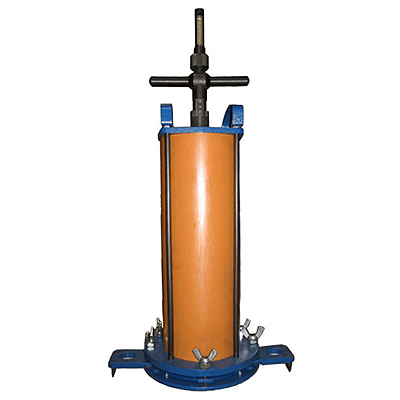

Плотномер ПБД-КМ предназначен для определения плотности грунтов методом замещения объема по ГОСТ 28514-90 в полевых условиях. ПБД-КМ является плотномером водобаллонного типа. Пределы измерения объема лунки 3000-7000 см3. Конструкция прибора позволяет оценивать степень уплотнения щебеночных и гравийных слоев, уложенных по способу заклинки и из готовых смесей по ГОСТ 25607-2009.

В комплект поставки входят 3 запасные латексные оболочки, совок для отбора материала, воронка пластмассовая и весы пружинные (безмен 10кг).

Принцип действия баллонног плотномера ПБД-КМ:

• На поверхности подлежащего испытанию слоя разравнивают требуемую площадь, после чего устанавливают лист основания и закрепляют его, чтобы он не смещался.
• Плотномер через полый стержень поршня заливают водой, затем, слегка вдавив поршень, вытесняют из цилиндра воздух.
• После этого перекрывают наполнительное отверстие. Плотномер помещают на лист основания и поджимают оболочку на выровненную грунтовую поверхность. По шкале определяют начальный объем.
• Оттягивают поршень и снимают аппарат с листа основания. Через круглое отверстие в листе основания выкапывают лунку с примерно вертикальными стенками.
• Глубина лунки должна обеспечивать минимальный объем пробы в соответствии с максимальной крупностью грунта п.2.4. ГОСТ 28514-90.
• Плотномер вновь устанавливают на листе основания и закрепляют, после чего поршень вдавливают до тех пор, пока оболочка не прижмется к стенкам лунки. После этого на шкале считывают значение вытесненного объема. Без изменения положения прибора, вытягиванием поршня, воду из резиновой оболочки направляют в аппарат и повторно определяют начальный объем. Если два считанных значения отличаются друг от друга не более чем на 2%, то за основу следует брать их среднее значение. В противном случае следует повторить испытание.

Комплект поставки:

• Плотномер ПБД-КМ в собранном виде,
• Запасные оболочки -3шт.,
• Совок для отбора материала,
• Воронка пластмассовая,
• Весы пружинные (безмен) 10 кг,
• Паспорт и инструкция по эксплуатации.

------------------------------------------------
