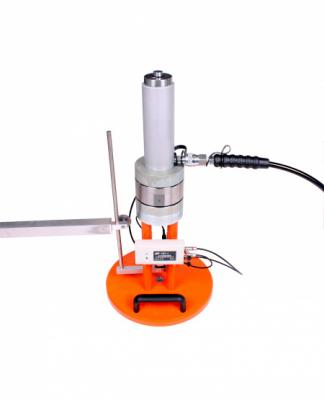

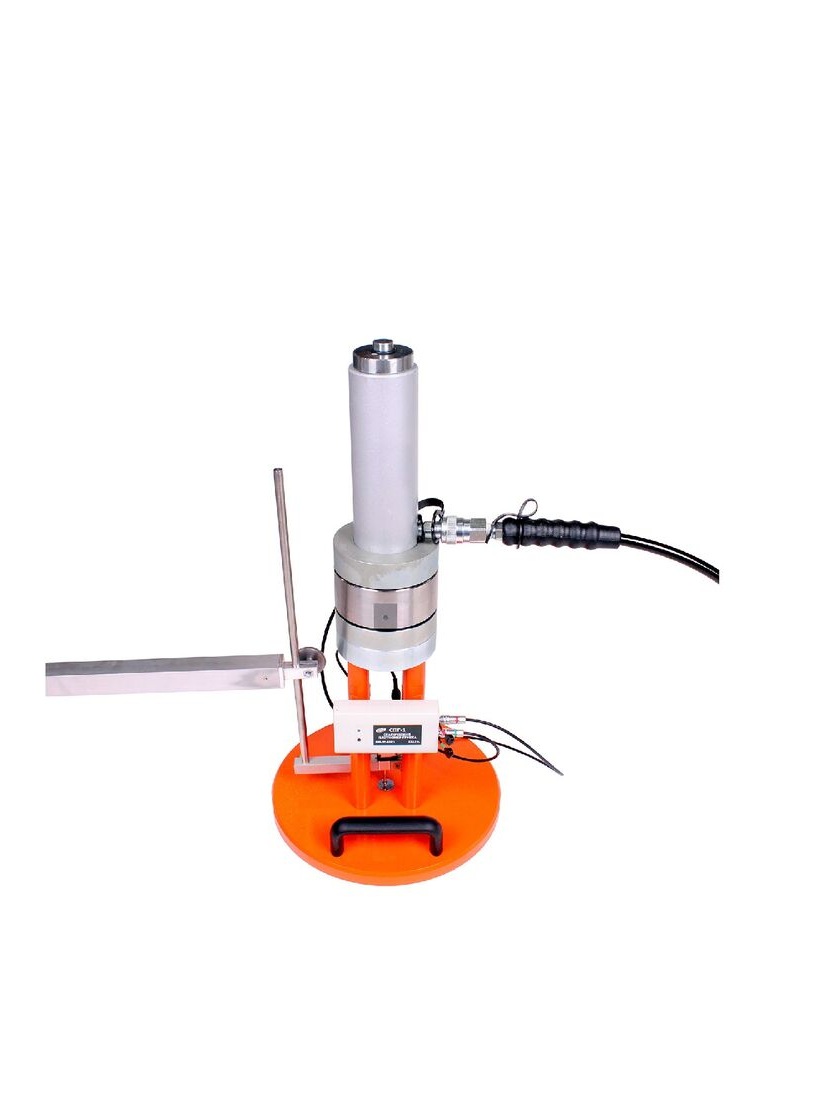

Прибор предназначен для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866 и DIN 18134.

Прибор используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоев оснований автомобильных дорог, аэродромов и прочих земляных сооружений.

Преимущества:

• Прецизионное измерение силы нагружения и осадки грунта с передачей измеренных данных в регистрирующее устройство по беспроводному интерфейсу связи
• Магнитный шарнирный упор для быстрого крепления к противовесу
• Нагрузка и разгрузка осуществляются с помощью промышленной гидравлической помпы с быстроразъемным соединением рукава высокого давления РВД
• Прямое измерение осадки грунта в измерительном туннеле дискового штампа
• Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом
• Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом
• Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях
• Быстрая и простая настройка параметров измерительного процесса
• Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору
• Автоматическое сохранение, вычисление и архивирование результатов
• Возможность импортирования результатов измерений на другое мобильное устройство
• Автоматическая подготовка отчетных документов по результатам испытаний
• Низкие эксплуатационные расходы
• Крепкая деревянная транспортная тара для надежного хранения и транспортировки элементов прибора

Основные функции:

Измерение силы нагружения и перемещения (осадки) нагрузочной плиты
Определение характеристик деформативности грунта по ГОСТ Р 59866
В основе работы прибора использован метод статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп
Сущность метода нагружения – последовательная нагрузка и разгрузка участка грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла в процессе которых информация, полученная с помощью измерительных датчиков, передается по радиоканалу в регистрирующее устройство (планшетный компьютер). В завершении двух циклов измерений на планшетном компьютере вычисляются:

- модули деформации Ev1 и Ev2 – показатели несущей способности грунта;

- отношение Ev2/Ev1 – показатель степени уплотнения грунта;

- модуль упругости Ey.

• Программируемое автоматическое отключение прибора при перерывах в работе
• Программируемое автоматическое отключение прибора при перерывах в работе.
• Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере

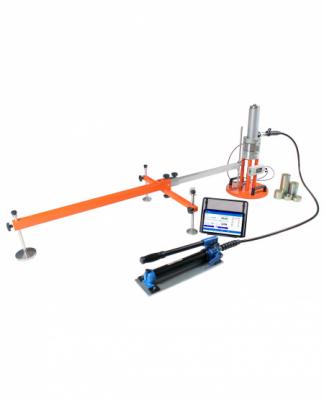

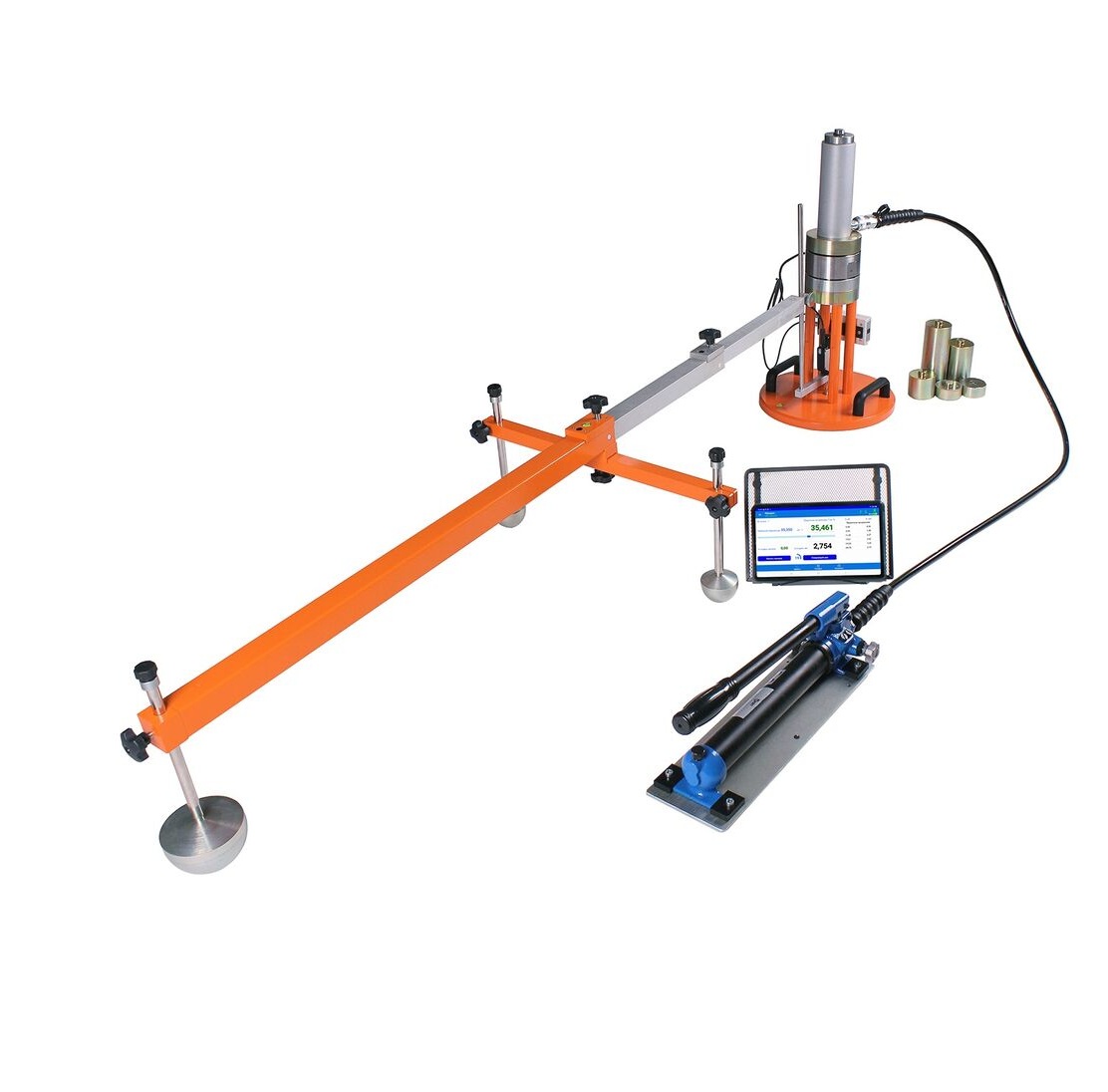

Комплект поставки СПГ-1:

• Нагрузочная плита 300 мм
• Нагрузочная плита 600 мм
• Нагрузочная плита 762 мм
• Устройство для измерения нагрузки в сборе с силоизмерительным датчиком (держатель тензодатчика, тензодатчик, подставка домкрата)
• Устройство для измерения нагрузки в сборе с силоизмерительным датчиком (держатель тензодатчика, тензодатчик, подставка домкрата)
• Набор насадок-удлинителей (25, 50, 100 и 150 мм)
• Магнитный шарнирный упор
• Устройство для измерения осадки нагрузочной плиты (консоль прогибомера)
• Датчик измерения деформации (перемещения)
• Электронный блок измерителя статического модуля упругости грунтов «СПГ-1»
• Планшетный компьютер с операционной системой «Андроид» и установленным приложением
• Зарядное устройство USB
• Блок автономного питания
• Кабель USB A-mini-B
• Кабель USB A-type C
• Программа связи с ПК на "Flash-визитке"
• Руководство по эксплуатации
• Кейс
• Транспортный ящик №1
• Транспортный ящик №2

------------------------------------------------
