Для определения качества бетона при возведении зданий и сооружений часто используется метод отрыва со скалыванием, который относится к неразрушающим методам исследования согласно ГОСТ 22690 и методическим инструкциям НИИЖБ. Фактически – это метод, во время которого проводится испытание анкера на вырыв. Анкер с сегментами крепится в исследуемый участок бетонной конструкции и измеряется усилие при его вырывании, разрушающее бетон рядом с анкером.

Описание измерителя ОНИКС-1.ОС:

• ОНИКС-1.ОС (старое название ОНИКС-ОС) предназначен для определения прочности и класса бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций
• Прибор используют для уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9
• Использование (со специальными приспособлениями) для определения прочности сцепления кирпича и камней в кладке стен, измерение силы вырыва анкерных устройств, болтов и дюбелей, адгезии покрытий, испытания различных образцов

Основные функции измерителя прочности бетона ОНИКС-1.ОС:

• Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой
• Автоматическая фиксация усилия вырыва анкера
• Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
• Установка градуировочных характеристик для испытания новых материалов
• Архивация 800 протоколов испытаний в реальном времени
• Программируемое автоматическое отключение прибора при перерывах в работе
• Русский и английский язык меню и текстовых сообщений
• Разъем USB для работы с компьютером и заряда аккумулятора
• Специализированная сервисная компьютерная программа

Преимущества измерителя прочности бетона ОНИКС-1.ОС:

• В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент)
• Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)
• Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля
• Легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода
• Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора
• Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес
• Приборы имеют встроенные электронику с цветным TFT дисплеем и литиевый аккумулятор большой ёмкости
• Выпускаются два варианта исполнения прибора с диапазонами нагрузок до 50 и 100 кН
• Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН
• Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):
•  – ручным механическим с твердосплавным режущим элементом

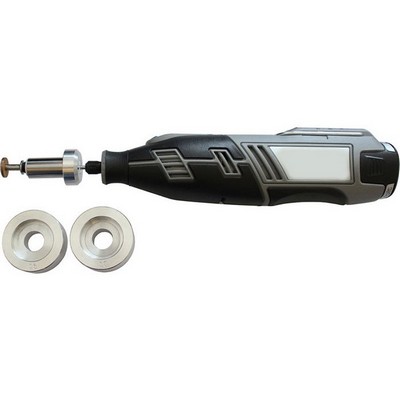

•  – с высокооборотным электроприводом и алмазным режущим элементом
• Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом

Сервисная компьютерная программа:

• Перенос результатов измерений в ПК
• Архивация, документирование и обработка результатов
• Экспорт в Excel, сохранение в текстовый формат для других программ

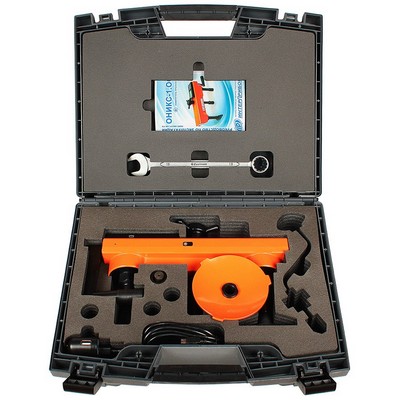

Комплект поставки измерителя прочности бетона ОНИКС-1.ОС:

• Пресс гидравлический со встроенным электронным блоком:

• ОНИКС-1.ОС.050 - рабочая нагрузка до 50 кН
• ОНИКС-1.ОС.100 - рабочая нагрузка до 100 кН
• Анкер:

• ОНИКС-1.ОС.050 - ø16x35 (улучшенный), ø24x48
• ОНИКС-1.ОС.100 - ø16x35 (улучшенный), ø24x48 (усиленные)
• Сегменты:

• ОНИКС-1.ОС.050 - ø16x35 (3 шт. улучшенные), ø24x48 (3 шт.)
• ОНИКС-1.ОС.100 - ø16x35 (улучшенный), ø24x48 (усиленный)
• Механическое расточное устройство:

• ø16 мм, ø24 мм
• Проставочное кольцо 5 мм, 10 мм
• Кондуктор угла сверления
• Рожковый ключ:

• ОНИКС-1.ОС.050 - 19 мм
• ОНИКС-1.ОС.100 - 19 мм, 23 мм
• Зарядное устройство USB (1А)
• Сервисная программа на "Flash-визитке"
• Кабель USB
• Руководство по эксплуатации
• Свидетельство о Госповерке (1 год)

------------------------------------------------
