Приборы для определения прочности Молотки Шмидта (далее прибор / склерометр) предназначены для определения прочностных характеристик строительных материалов (конструкций) методами неразрушающего контроля по градуировочным таблицам, в том числе цементных бетонов, железобетонных изделий, кирпичей, камней (искусственных и горных пород), плитки (бордюрной, тротуарной и др.), швов со строительным раствором в кирпичной кладке и других строительных материалов.

Молотки Шмидта позволяют определить пригодность и проверить соответствие бетонных, кирпичных и др. строительных материалов требованиям ГОСТ и международных стандартов, а также произвести оценку физических и механических качеств цементного раствора, диагностировать расслоения и однородность различных стройматериалов, их твёрдость и упругость, зоны слабого уплотнения и другие.

Анализ с помощью склерометра — необходимый способ экспресс-диагностики, когда исследование более точными методами (разрушающими) оказывается невозможным, либо дополнительный, если имеется достаточно информации о поверхностной прочности объекта. При подборе модификации склерометра для контроля бетона, кирпича и других стройматериалов воспользуйтесь таблицей метрологических и технических характеристик прибора, в первую очередь учитывайте параметр диапазона измерений Молотка Шмидта.

Описание средства измерений:

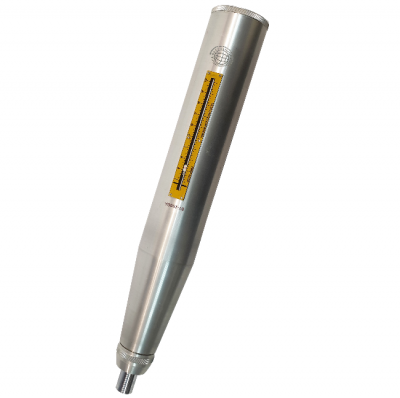

Склерометр является портативным механическим прибором для определения прочности и быстрого неразрушающего контроля качества строительных материалов, в основном бетона (по ГОСТ 22690-2015), а также кирпичей, камней, строительного раствора и др. Принцип действия склерометра основан на ударе с нормируемой энергией бойка о поверхность бетона и измерении высоты его отскока R в условных единицах шкалы прибора, являющейся косвенной характеристикой прочности бетона на сжатие. Прочность материала определяют по градуировочным зависимостям между высотой отскока R и прочностью материала на сжатие, например для бетона – по заранее установленным путём параллельных испытаний контрольных кубов бетона склерометром и в прессе по ГОСТ 10180.

Склерометр может эксплуатироваться в закрытых помещениях и на открытом воздухе.

В корпусе прибора размещены механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы прибора заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к контролируемой поверхности, и измерения значения относительной высоты отскока R бойка:

где h – высота отскока бойка,Δl – максимальная деформация пружины.

Величина R является косвенной характеристикой прочности исследуемого строительного материала, и используется при определении прочности исследуемого материала в соответствии в ГОСТ 22690–2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотков Шмидта, а затем измерением прочности по ГОСТ 10180-90.

Устройство Молотка Шмидта:

В корпусе прибора размещены механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы прибора заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к контролируемой поверхности, и измерения значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого строительного материала, и используется при определении прочности исследуемого материала в соответствии в ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотков Шмидта, а затем измерением прочности по ГОСТ 10180-90.

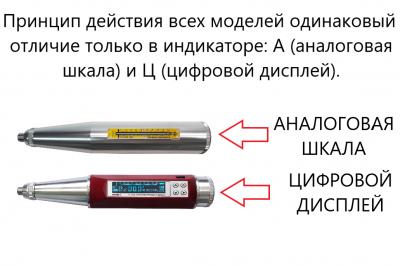

Модели молотков Шмидта различаются областью допустимых объектов исследования и значениями энергии удара:

• Модель 225А (стандартная энергия удара 225 Дж) для бетона с максимальным размером частиц < 32 мм. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие. Самая распространённая модель, используется более чем в 95% случаев. При измерении горизонтальных и наклонных поверхностей (напр. пола, потолка и пр.) после отображения в окне измерительной шкалы результата измерения ползунком-индикатором необходимо ввести поправку к этому результату согласно Таблице по соответствующему углу ɑ равного -900; -600; -450; +900; +600 или +450 в зависимости от положения молотка в момент измерения по отношению к контролируемой поверхности. Пример: при измерении бетонной стяжки на полу (молоток направлен вертикально вниз, угол ɑ = -900) получено значение отскока R=35 (крайний левый столбец Таблицы). Этому значению в крайнем правом столбце (угол -900) соответствует значение 38,2 – оно будет являться истинным значением прочности на сжатие для цилиндра равным 38,2 Н/мм2.
• Модель 75А (уменьшенная в 3 раза энергия удара 75 Дж) для кирпичей, бетонных изделий малых размеров и с тонкими стенками, для чувствительных к удару изделий из искусственного камня, тротуарной и бордюрной плитки, горных пород. Для контроля рекомендуется отбирать не менее 10 кирпичей, лучше отбирать не последовательно хранящиеся кирпичи, а случайным выборочным образом из всей партии. Не отбирать кирпичи, которые плохо обожжены, рассыпаются или имеют неоднородные прослойки, имеют не товарный вид, а также перекаленные кирпичи. Если кирпичи были под дождём или пропитались водой – перед измерением их необходимо просушить. Боковая поверхность кирпича, подлежащая контролю, должна быть гладкой, в противном случае её необходимо отполировать шлифовальным камнем из набора прибора и очистить от пыли щёткой. Для измерения складированных на поддоне кирпичей необходимо использовать рычажно-весовой механизм с отвесным грузом. Для измерения кирпичей в кладке строения данный механизм не нужен, однако для контроля не следует выбирать кирпичи из самых верхних рядов кладки стены.
• Модель 20А (минимальная энергия удара 20 Дж) для измерения прочности швов со строительным раствором в кирпичной кладке. Специальная форма индентора позволяет производить удар по шву не задевая кирпичи. Зона контроля должна располагаться на несущих стенах вдали от дверей или окон и исключать присутствия в ней усиливающей арматуры и вмонтированных железных частей; поверхность испытуемой зоны должна быть чистой и сухой, а также не должна содержать грунтовку, слой штукатурки, цементное молоко, масляные пятна, выщербины, раковины и другие дефекты поверхности. Для очистки подготовки поверхности воспользуйтесь шлифовальным камнем из набора прибора, после чего очистите её от пыли щёткой. В каждой точке измерения необходимо произвести 3 удара, но записать лишь значение 3-го измерения. Интервал между соседними точками измерений должен быть около 20 мм и прибор должен находиться в одном и том же положении в процессе измерения.

------------------------------------------------
