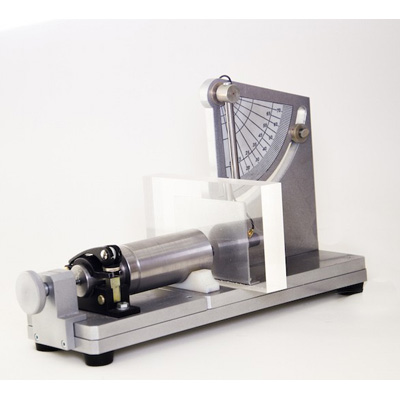

Стенд ударный УДС-I является вспомогательным устройством при поверке мер эквивалентных прочности бетона МЭПБ-МГ4 и предназначен для создания и воспроизведения ударного импульса возникающего при взаимодействии индентора маятника, на котором установлен акселерометр пьезоэлектрический 4371, с поверхностью меры. Необходимая для удара энергия накапливается в маятнике за счет работы против силы тяжести.

Стенд имитирует работу приборов предназначенных для измерения прочности бетона методом ударного импульса.

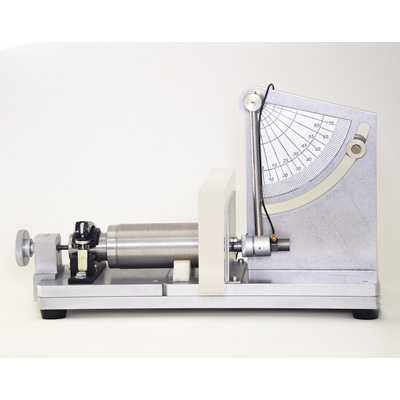

При поверке меру устанавливают на основании ударного стенда (4) между наковальней (5) и упором (7), с помощью микрометрического винта (6) фиксируют меру, плотно прижав ее наковальней к упору, после чего сбрасывают маятник (1), освободив фиксатор (3). Маятник под действием силы тяжести разгоняется и ударяется о меру.

Электрический сигнал, возникающий в акселерометре при ударе, поступает в измерительный усилитель и далее на цифровой осциллограф-мультиметр. По показаниям осциллографа-мультиметра определяют амплитуду сигнала, U_i, возникающего в акселерометре при ударе.

Далее по установленной зависимости между определяют номинальное значение прочность мер.

Комплект поставки:

В комплект поставки входит:

• ударный стенд УДС -I;
• индикатор часового типа ИЧ-10;
• шаблон для установки высоты падения маятника;
• оптический датчик;
• сетевой адаптер;
• соединительный кабель;
• паспорт.

Стенд поставляется в потребительской таре.

------------------------------------------------
