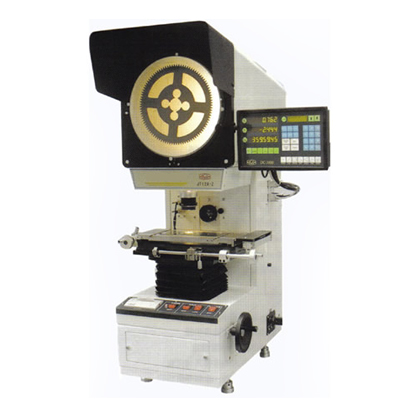

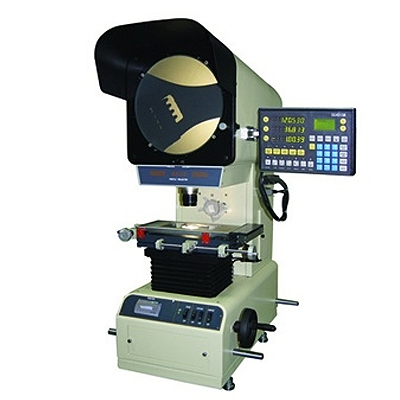

Цифровой измерительный проектор JT12A-B является точным оптическим прибором, который предназначен для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а так же различные резцы и инструменты.

Проектор JT12A-B позволяет проводить следующие виды измерений:

• Сопоставление измерений со «стандартным изображением». Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а так же изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.
• Измерения с использованием системы считывания координат X или Y рабочего стола. Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.
• Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы. Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.
• Измерение угла посредством поворота проекционного экрана.

Работа с проектором

Оптическая схема проектора показана на рисунке. Положите исследуемый образец на рабочий стол. Объектив О формирует и выводит на проекционный экран Р изображение Y′ изделия Y. Оператор может не только измерять непосредственно величину Y′с помощью обычной стеклянной шкалы, но и проводить сопоставление со стандартным изображением на проекционном экране. При передвижении стола результаты измерений можно увидеть на цифровом индикаторе.

------------------------------------------------
