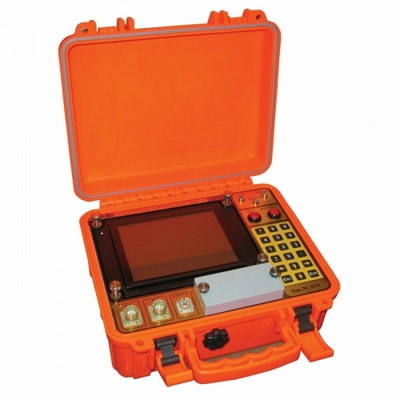

Измеритель длины свай ИДС-1

Прибор предназначен для определения длины свай и локализации дефектов в свае (деформации профиля поперечного сечения сваи, трещин), определения глубины заложения подошвы фундамента, использования в качестве высокочастотной двухканальной сейсмической станции с независимым каналом синхронизации, использования в качестве сонара.

Встроенное программное обеспечение прибора позволяет быстро измерить длину и локализовать дефекты свай. Параметры настройки прибора позволяют проводить измерения в различных условиях (сваи разной длины, различные грунты, наличие внешних помех измерению).

Метод измерения прибора основан на измерении времени между интервалами излучения упругой продольной волны в свае и прихода отраженных волн. Продольная волна излучается молотком. Длина вычисляется, исходя из измеренного интервала времени. При этом скорость продольной волны упругих колебаний в свае считается известной (её можно рассчитать по формуле, измерить прибором или откалибровать прибор по известной свае).

Отражения возникают в местах границ раздела сред с разными физическими свойствами. Таким образом, если считать сваю однородной (скорость постоянна), там, где происходит изменение профиля сваи, происходит отражение волны. Чем резче это изменение, тем больше коэффициент отражения волны и тем заметней отклик на экране. Сейсмодатчик закрепляется на конце сваи, включается режим регистрации и производится механическое воздействие молотком вдоль оси сваи для возбуждения продольной волны. Волна, отражаясь от конца сваи, возвращается к сейсмодатчику и прибор производит регистрацию вернувшегося сигнала. Затем производится измерение времени между начальным воздействием и отраженной волной.

Измерения можно производить и с торца и с боковой поверхности. В случае, если нет доступа до торца сваи, измерение можно производить, откопав небольшой верхний участок сваи. Отображение информации производится на встроенном ЖК-дисплее электронного блока. Электронный блок с контрастным экраном создан специально для работы в неблагоприятных условиях (дождь, мороз, яркое солнце) в широком климатическом диапазоне.

В приборе установлена энергонезависимая Flash – память. Её хватает для записи около 1000 файлов. Предусмотрен обмен данными с персональным компьютером на базе Ethernet и RS-232.

Комплект поставки измерителя длины свай ИДС-1:

• электронный измерительный блок,

• сейсмоприёмники,
• зарядное устройство,
• комплект кабелей,
• комплект эксплуатационной документации,
• транспортная сумка.

------------------------------------------------

«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности.
