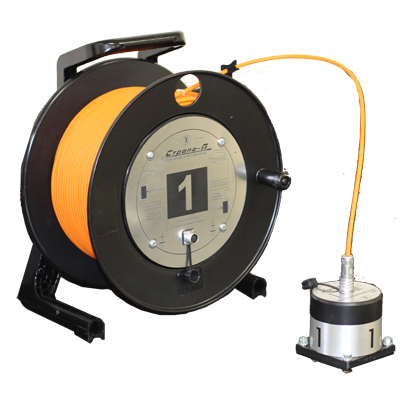

Мобильный диагностический комплекс Стрела-П

Мобильный диагностический комплекс «Стрела-П» предназначен для оперативного неразрушающего контроля и мониторинга технического состояния несущих конструкций эксплуатируемых, строящихся и реконструируемых зданий и сооружений при решении задач по предупреждению и ликвидации чрезвычайных ситуаций природного и техногенного характера.

Он обеспечивает требуемую точность при экспериментальном определении динамических параметров зданий и сооружений, характеризующих их упругие свойства, которые проявляются при динамических нагрузках (периоды и декременты собственных колебаний, передаточные функции, выражающие связь между различными элементами строительных конструкцией, между объектом и грунтовым основанием и др.) Эти параметры регламентированы межгосударственным стандартом ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

Комплекс «Стрела-П» ТУ 4254-001-251001-2009 сертифицирован в системе сертификации аварийно-спасательных средств МЧС России (сертификат соответствия № РОСС RU.03 ЭЧ 001.Н 0217 № 02760).

Основные функции комплекса:

• Детальное (инструментальное) обследование зданий и сооружений
• Экспериментальное определение динамических параметры строительных конструкций, зданий и сооружений в трех пространственных направлениях (X, Y и Z):оценка физического износа и остаточный ресурса здания
  • Частоты (периоды) собственных колебаний;
  • Логарифмические декременты собственных колебаний;
  • Формы собственных колебаний (на основе измерений вибрации в разных точках здания, сооружения и вычисления передаточных функций);
• Динамические испытания и оценка работоспособности деформационных швов зданий и сооружений
• Оценка реальной сейсмостойкостиь зданий и сооружений на основе их экспериментально определенных динамических параметров и вычисления их реакции на сейсмические колебания грунта с характеристиками реальных землетрясений, имеющихся в библиотеке CentBox
• Измерение вибрации в частотном диапазоне от 0,1 до 200 Гц

Программное обеспечение

CentBox обеспечивает сбор, обработку, анализ и хранение аналоговых сигналов, преобразуемых в цифровой вид с помощью аналого-цифрового преобразователя (АЦП) комплекса (рисунок 1), а также сигналов, сохраненных в файлах данных.

CentBox предназначен для формирования единой интерактивной среды, позволяющей эксперту, работающему с комплексом, эффективно вести сбор и анализ данных динамических испытаний.

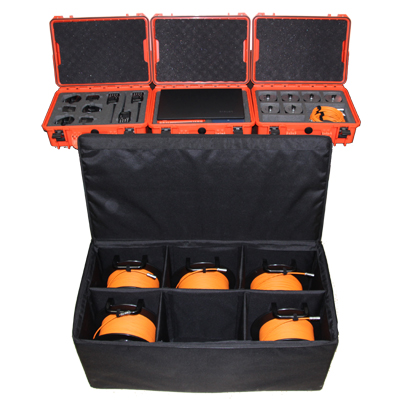

Типовой комплект поставки:

------------------------------------------------
