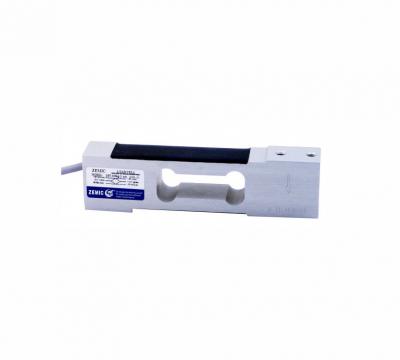

Тензометрический датчик L6N
Госреестр (ГРСИ): не указано
L6N – тензометрический датчик одноточечного типа.
Одноточечный тип датчиков применяется для изготовления весов и весоизмерительных систем на одном датчике, в основном применяется при изготовлении торговых, напольных весов, а также дозирующего оборудования. Полимерная заливка измерительных элементов обеспечивает класс защиты тензодатчика IP65. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Выбор датчика зависит от размеров платформы, рекомендуемый максимальный размер грузоприемной платформы составляет 400х400мм.
Размеры L6N:
Модели L6N:
- L6N-C3-3kg-3B6
- L6N-C3-5kg-3B6
- L6N-C3-8kg-3B6
- L6N-C3-10kg-3B6
- L6N-C3-15kg-3B6
- L6N-C3-20kg-3B6
- L6N-C3-30kg-3B6
- L6N-C3-50kg-3B6
- L6N-C3-75kg-3B6
- L6N-C3-100kg-3B6
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Класс точности | С3 | C4 | С5 | |
| Максимальная нагрузка (НПВ) | кг | 3/5/8/10/15/20/30/40/50/75/100 | ||
| Общая ошибка | % от НПВ | ± 0.02 | ± 0.015 | ± 0.01 |
| Предельная нагрузка | % от НПВ | 120% | ||
| Разрушающая нагрузка | % от НПВ | 150% | ||
| Ползучесть | % от НПВ/30min | ± 0.017 | ± 0.0125 | ± 0.01 |
| Температурное отклонение ползучести | % от НПВ/10°С | ± 0.0175 | ± 0.0131 | ± 0.01 |
| Температурное отклонение нуля | % от НПВ/10°С | ± 0.02 | ± 0.012 | ±0.009 |
| Баланс нуля | % от НПВ | ± 2 | ||
| Выходная чувствительность | мВ/В | 2.0 ± 0.2 | ||
| Входное сопротивление | Ом | 406 ± 6 | ||
| Выходное сопротивление | Ом | 350 ± 3 | ||
| Сопротивление изоляции | МОм | ≥ 5000 (50VDC) | ||
| Диапазон напряжения питания | В | 5 ~ 12 (DC) | ||
| Максимально допустимое напряжение питания | В | 18 (DC) | ||
| Диапазон термокомпенсации | °С | – 10 ~ +40 | ||
| Рабочий диапазон температур | °С | - 35 ~ +65 | ||
| Рекомендуемый размер платформы | мм | 400X400 | ||
| Рекомендация по силе затяжки болтов | Н*м | 10 | ||
| Угловая коррекция | 0.02% значения нагрузки/100мм | |||
