Тензометрический датчик H3
Госреестр (ГРСИ): не указано

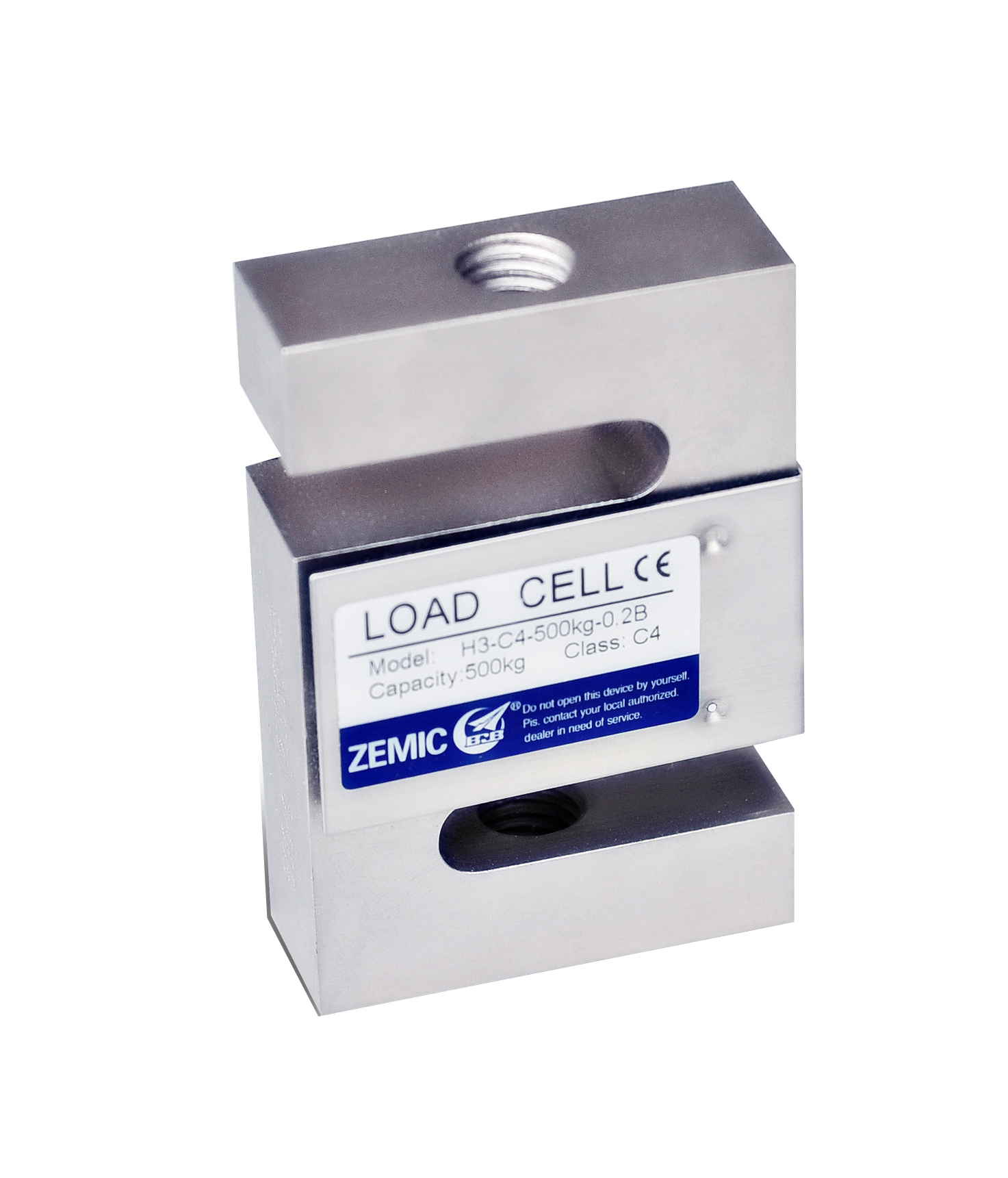

H3 — тензометрический датчик S – образного типа. Применяется для изготовления подвесных бункерных весов, крановых весов, тестовых систем, разрывных машин, а также при модернизации механических весов. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Корпус H3 выполнен из стали с никелевым покрытием, класс защиты тензодатчика IP67. Датчик дополнительно может комплектоваться шарнирными подвесами, обеспечивающими защиту от «изломов» и позволяющими существенно уменьшить время установки и запуска оборудования.
Размеры H3:
Модели H3:
- H3-C3-25kg-3B
- H3-C3-50kg-3B
- H3-C3-100kg-3B
- H3-C3-150kg-3B
- H3-C3-200kg-3B
- H3-C3-250kg-3B
- H3-C3-300kg-3B
- H3-C3-500kg-3B
- H3-C3-600kg-3B
- H3-C3-750kg-3B
- H3-C3-1,0t-3B
- H3-C3-1,5t-3B
- H3-C3-2,0t-6B
- H3-C3-2,5t-6B
- H3-C3-3,0t-6B
- H3-C3-5,0t-6B
- H3-C3-7,5t-6B
- H3-C3-10t-6B
- H3-C3-15t-6B
- H3-C3-20t-6B
- H3-C3-30t-6B
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Класс точности | OIML R60 C3 | OIML R60 C4 | C3 | |
| Максимальная нагрузка (НПВ) | т | 0.1, 0.15, 0.2, 0.3, 0.5, 0.6, 0.75, 1.0, 1.5, 2.0, 2.5 | 0.025, 0.05, 3.0, 5.0, 7.5, 10, 15, 20, 30 | |
| Максимальное количество поверочных интервалов | nmax | 3000 | 4000 | 3000 |
| Минимальный поверочный интервал | Vmin | 10000 | 20000 | 10000 |
| Общая ошибка | % от НПВ | ±0.020 | ± 0.018 | ±0.020 |
| Предельная нагрузка | % от НПВ | 150% | ||
| Разрушающая нагрузка | % от НПВ | 300% | ||
| Баланс нуля | % от НПВ | ± 1.5 | ||
| Выходная чувствительность | мВ/В | 2.0 ± 0.004 | ||
| Входное сопротивление | Ом | 350 ± 3.5 | ||
| Выходное сопротивление | Ом | 351 ± 2.0 | ||
| Сопротивление изоляции | МОм | ≥ 5000 (50VDC) | ||
| Диапазон напряжения питания | В | 5 ~ 12 (DC) | ||
| Максимально допустимое напряжение питания | В | 18 (DC) | ||
| Диапазон термокомпенсации | °С | – 10 ~ +40 | ||
| Рабочий диапазон температур | °С | – 35 ~ +65 | ||
| Температура хранения | °С | – 40 ~ +70 | ||
| Материал | Сталь с никелевым покрытием | |||
| Класс пылевлагозащиты | IP67 | |||
| Рекомендация по силе затяжки болтов | Н*м | M8:25 M10: 50 M12:75 M20:450 M33:750 M42:1450 | ||
| Взрывозащита (опция) | II1G Ex ia IIC T4 | II1D Ex iaD 20 T73°С | II3G Ex nL IIC T4 | |
