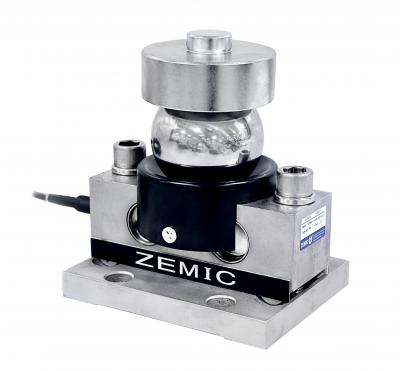

Тензометрический датчик HM9A

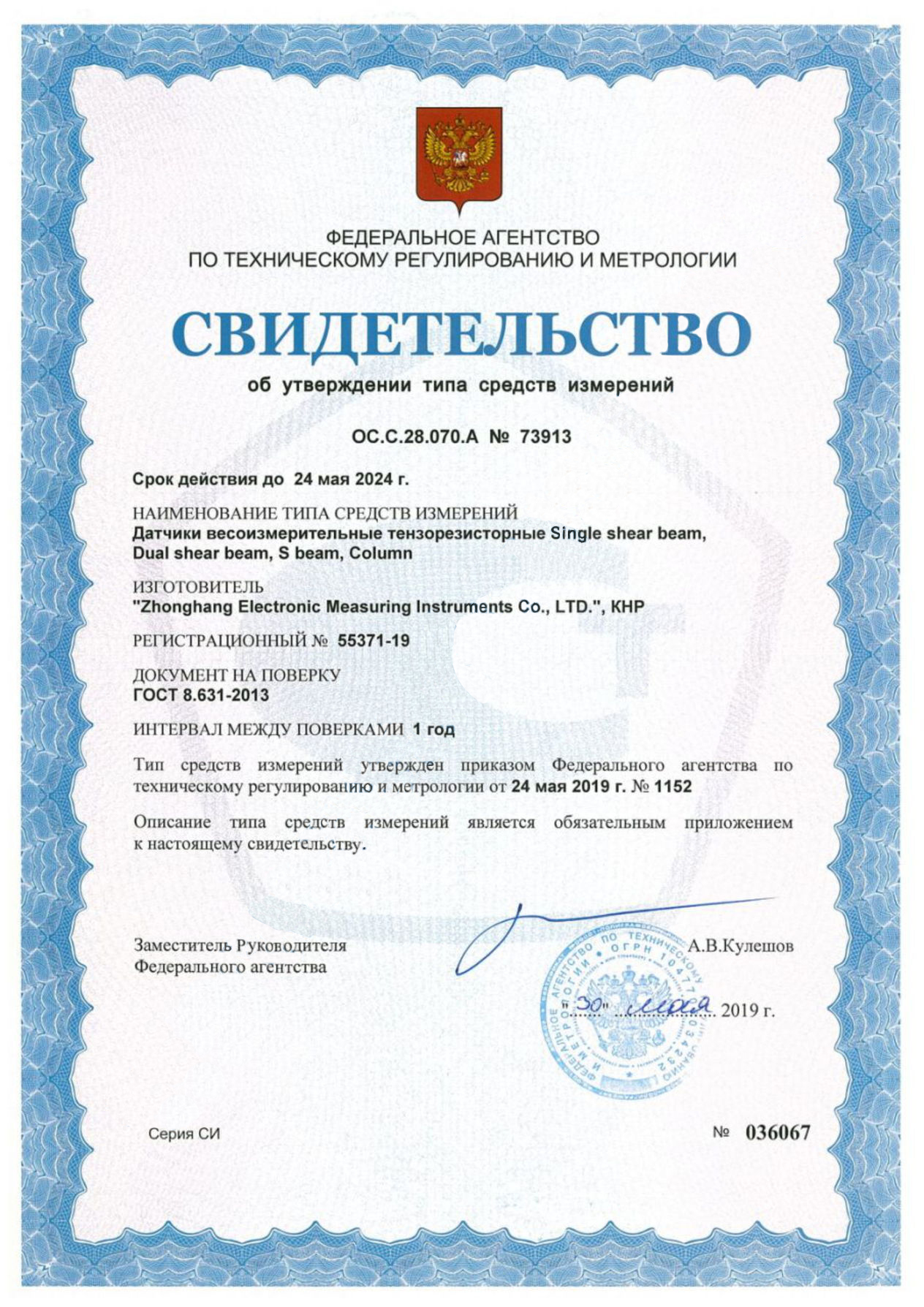

Госреестр (ГРСИ): не указано
HM9A — балочный двухопорный тензометрический датчик на изгиб.
Балочный двухопорный тип датчиков применяется для изготовления/модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта, также могут применяться в различном электронно-весовом оборудовании. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения, может применяться вместо стержневых (колонных) датчиков. Корпус HM9A выполнен из стали с никелевым покрытием с применением лазерной сварки, класс защиты тензодатчика IP68 (полная пыле- и влагозащищенность).
Размеры HM9A:
Модели HM9A:
- HM9A-C3-10t-16B
- HM9A-C3-20t-16B
- HM9A-C3-30t-16B
- HM9A-C3-40t-16B
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
| Максимальная нагрузка | т | 10/15/20/25/30/40/40SE/50 | ||||
| Класс точности | C1 | C2 | C3 | A5M | B10M | |
| Максимальное количество поверочных материалов | Nmax | 1000 | 2000 | 3000 | 5000 | 10000 |
| Минимальный поверочный интервал | Vmax | Emax/3000 | Emax/5000 | Emax/10000 | Emax/15000 | Emax/10000 |
| Общая ошибка | (%НВП) | ≤± 0.050 | ≤± 0.030 | ≤± 0.020 | ≤± 0.026 | ≤± 0.050 |
| Ползучесть | (%НВП/30min) | ≤± 0,038 | ≤± 0,024 | ≤±- 0,016 | ≤± 0,017 | ≤± 0.040 |
| Температурное отклонение чувствительности | (%НВП/10°C) | ≤± 0,028 | ≤± 0,017 | ≤± 0,011 | ≤± 0,013 | ≤± 0.040 |
| Температурное отклонение нуля | (%НВП/10°C) | ≤± 0,047 | ≤± 0,023 | ≤± 0,015 | ≤± 0,014 | ≤± 0.020 |
| Выходная чувствительность | (мВ/В) | 2.0 ± 0.002 | ||||
| Входное сопротивление | (Ом) | 700 ± 3.5 | ||||
| Выходное сопротивление | (Ом) | 703 ± 3.5 | ||||
| Сопротивление изоляции | (МОм) | ≥ 5000 (50VDC) | ||||
| Баланс нуля | (%НВП) | 1,0 | ||||
| Диапазон термокомпенсации | (°C) | -10 ~ +40 | ||||
| Рабочий диапазон температур | (°C) | -35 ~ +70 | ||||
| Диапазон напряжения питания | (В) | 5 ~ 10 (DC) | ||||
| Максимально допустимое напряжение питания | (В) | 18 (DC) | ||||
| Предельная нагрузка | (%НВП) | 150 | ||||
| Разрушающая нагрузка | (%НВП) | 300 | ||||
