Преобразователи для толщиномера покрытий TT260
Госреестр (ГРСИ): не указано

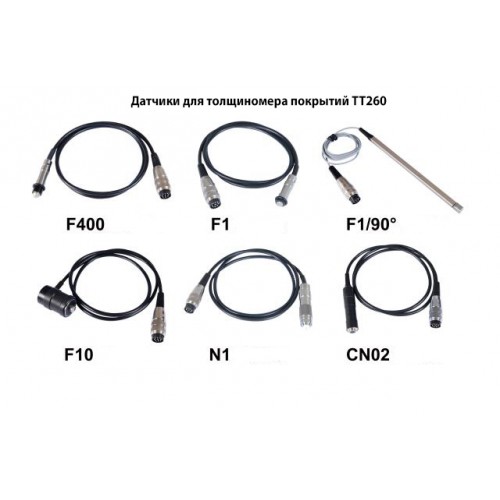

Преобразователи для толщиномера покрытий TT260
- Прямой датчик F400 для толщиномера TT260, тип F, диапазон 0-400 мкм
- Прямой датчик F1 для толщиномера TT260, тип F, диапазон 0-1250 мкм
- Прямой датчик F10 для толщиномера TT260, тип F, диапазон 0-10мм
- Прямой датчик N1 для толщиномера TT260, тип N, диапазон 0-1250 мкм
- Прямой датчик CN02 для толщиномера TT260, тип N, диапазон 10-200 мкм
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Модель преобразователя |
F400 |
F1 |
F1/90 |
F5 |
F10 |
|
|
Принцип работы |
Индукционный |
|||||
|
Диапазон измерений (мкм) |
0-400 |
0-1250 |
0-5000 |
0-10000 |
||
|
Дискретность низкого диапазона (мкм) |
0.1 |
0.1 |
1 |
10 |
||
|
Погрешность |
Калибровка по одной точке (мкм) |
±(3%Н+1) |
±(3%Н+5) |
±(3%Н+10) |
||
|
Калибровка по двум точкам (мкм) |
±((1-3%)Н+0.7) |
±((1-3%)Н+1) |
±((1-3%)Н+5) |
±((1-3%)Н+10) |
||
|
Условия измерения |
Минимальный радиус кривизны (мм) |
выпуклая поверхность 1 |
1.5 |
плоская поверхность |
5 |
10 |
|
Диаметр зоны измерений (мм) |
Ø3 |
Ø7 |
Ø7 |
Ø20 |
Ø40 |
|
|
Минимальная толщина основания (мм) |
0.2 |
0.5 |
0.5 |
1 |
2 |
|
|
Модель преобразователя |
N400 |
N1 |
N1/90 |
CNO2 |
N10 |
|
|
Принцип работы |
Вихретоковый |
|||||
|
Диапазон измерений (мкм) |
0-400 (хром на меди 0-40) |
0-1250 |
10-200 |
0-10000 |
||
|
Дискретность низкого диапазона (мкм) |
0.1 |
0.1 |
1 |
10 |
||
|
Погрешность |
Калибровка по одной точке (мкм) |
±(3%Н+0.7) |
±(3%Н+1.5) |
±(3%Н+1) |
±(3%Н+25) |
|
|
Калибровка по двум точкам (мкм) |
±((1-3%)Н+0.7) |
±((1-3%)Н+1.5) |
- |
±((1-3%)Н+10) |
||
|
Условия измерения |
Минимальный радиус кривизны (мм) |
выпуклая поверхность 1.5 |
3 |
плоская поверхность |
только плоская поверхность |
25 |
|
Диаметр зоны измерений (мм) |
Ø4 |
Ø5 |
Ø5 |
Ø7 |
Ø50 |
|
|
Минимальная толщина основания (мм) |
0.3 |
0.3 |
0.5 |
без ограничения |
50 мкм по алюминиевой фольге |
|
Выбор преобразователя к толщиномеру покрытий TT 260
|
Основание |
Покрытие |
||
|
Немагнитное покрытие из органического материала (краски, лаки, эмали, керамические эмали, пластмассы, анодированные покрытия и т.п.) |
|||
|
Толщина покрытия ≤ 100 мкм |
Толщина покрытия > 100 мкм |
||
|
Ферромагнитные металлы такие как железо, сталь и т.п. |
Диаметр зоны измерений |
Преобразователь F1 (0-1250) мкм |
Преобразователь F1 (0-1250) мкм (0-5) мм (0-10) мм |
|
Диаметр зоны измерений |
Преобразователь F400 (0-400) мкм |
Преобразователь F1 (0-1250) мкм (0-400) мкм |
|
|
Неферромагнитные металлы такие как медь, алюминий, латунь, цинк, олово и т.п. |
Диаметр зоны измерений |
Преобразователь N1 (0-1250) мкм |
Преобразователь N1 (0-1250) мкм (0-10) мм (0-400) мкм |
|
Диаметр зоны измерений |
Преобразователь N1 (0-1250) мкм |
Преобразователь N1 (0-1250) мкм (0-400) мкм |
|
Выбор преобразователя к толщиномеру покрытий TT 260
|
Основание |
Покрытие |
||
|
Немагнитное металлическое покрытие (хром, цинк, алюминий, медь, олово и т.п.) |
|||
|
Толщина покрытия ≤ 100 мкм |
Толщина покрытия > 100 мкм |
||
|
Ферромагнитные металлы такие как железо, сталь и т. п. |
Диаметр зоны измерений |
Преобразователь F1 (0-1250) мкм |
Преобразователь F1 (0-1250) мкм |
|
Диаметр зоны измерений |
Преобразователь F400 (0-400) мкм |
Преобразователь F1 (0-1250) мкм |
|
|
Неферромагнитные металлы такие как медь, алюминий, латунь, цинк, олово и т. п. |
Диаметр зоны измерений |
Только для хромового покрытия на меди |
- |
|
Диаметр зоны измерений |
- |
- |
|
