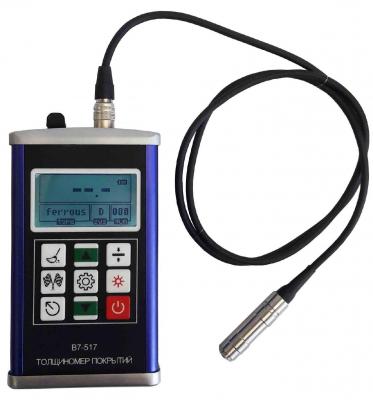

Толщиномер покрытий В7-517
Госреестр (ГРСИ): не указано
Толщиномеры покрытий В7-517 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-517 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):
- преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна
- преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия (в т. ч. фольга), цинка, олова и т. д.
Отличительные особенности толщиномера покрытий модификации В7-517:
- Комбинированный толщиномер с применением двух типов выносных преобразователей: F и N.
- Возможность использования 11 различных преобразователей для чёрных и цветных металлов, из них 3 внесены в госреестр РФ
- Возможность измерения покрытия из хрома на медном основании
- 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
- V-образная выемка на основании преобразователя толщиномера для удобства замеров на тонких изделиях: стержни, прутки и др.
- Установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений
- Статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение
- Возможность корректировки заводской калибровки прибора пользователем, когда преобразователь толщиномера изношен
- Связь с ПК через USB для передачи данных, анализа и распечатки
- Режим автоотключения питания, малое энергопотребление
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Наименование |
Параметр |
|
|
Типы датчиков (материал основания) |
F (чёрные металлы) |
N (цветные металлы) |
|
Принцип работы |
Магнитная индукция |
Вихревые токи |
|
Модификации подключаемых датчиков |
Базовый F1; доп. F400, F10, F1/90°, F5/90° |
Базовый N1 |
|
Мин. диаметр области измерений для базового датчика, мм |
Ø7 |
Ø5 |
|
Мин. толщина металлического основания, мм |
0,5 |
50 |
|
Диапазон измерений толщины покрытий, мкм Датчик F1/N1 (с поверкой); F1/90° и F5/90° (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) |
От 0 до 1250 От 0 до 400 От 0 до 10000 |
|
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм Датчик F1/N1 (с поверкой); F1/90° и F5/90° (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) |
±(0,01·Н+5) ±(0,01·Н+2) ±(0,01·Н+10) |
|
|
Мин. расстояние от центра датчика до края основания, мм |
15 |
|
|
Мин. радиус кривизны поверхности: выпуклой/вогнутой, мм |
3/50 |
|
|
Шероховатость поверхности покрытия и основания, не более Ra мкм |
10 |
|
|
Режимы замеров, время каждого измерения (сек) |
Одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек) |
|
|
Режимы калибровки |
Нулевая калибровка/Калибровка по 4-м точкам/Заводская (базовая) калибровка |
|
|
Статистическая обработка серии измерений |
Количество измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение |
|
|
Системы единиц измерения (с конвертацией значений) |
Мкм (метрическая); мл (английская) |
|
|
Звуковой сигнал |
При измерении, калибровке, выходе за границы верхнего и нижнего пределов |
|
|
Макс. скорость измерений |
2 измерения в сек |
|
|
Связь с компьютером, порт |
USB 2.0 |
|
|
Память |
5 независимых групп по 100 значений в каждой |
|
|
Длина кабеля датчика, не менее, мм |
900 |
|
|
Температурный диапазон окружающей среды при работе/хранении толщиномера, °С |
0…+40/-20…+70 |
|
|
Верхнее значение относительной влажности при 35 °С, % |
90 |
|
|
Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5V тип АА |
|
|
Время работы при полной зарядке и выкл. подсветке экрана, ч |
Не менее 300 |
|
|
Время автоотключения питания, мин |
3 |
|
|
Гарантийный срок эксплуатации, мес |
24 |
|
|
Габаритные размеры электронного блока Д*Ш*В, мм, не менее |
100*40*140 |
|
|
Масса прибора (без элементов питания), кг, не менее |
0,400 |
|
|
Тип датчиков – F (чёрные металлы), метод измерения – магнитная индукция |
|||||||
|
Модель датчика |
F400 |
F1 |
*F1/90° |
*F5/90° |
*F5 |
*F10 |
|
|
Диапазон измерений, мкм |
0…400 |
0…1250 |
0…5000 |
0…10000 |
|||
|
Точность (дискретность) измерения, мкм |
0,1 |
0,1 |
1 |
10 |
|||
|
Условия измерения |
Мин. радиус кривизны поверхности, мм |
1 (выпуклая) |
1,5 |
Плоская |
1,5 |
5 |
10 |
|
Мин. диаметр области измерений, мм |
Ø3 |
Ø7 |
Ø20 |
Ø40 |
|||
|
Мин. толщина основания, мм |
0,2 |
0,5 |
1 |
2 |
|||
|
Тип датчиков – N (цветные металлы), метод измерения – вихревые токи |
|||||||
|
Модель датчика |
*N |
N1 |
*N1/90° |
*CN02 |
*N10 |
||
|
Диапазон измерений, мкм |
0…400 |
0…1250 |
10…200 |
0…10000 |
|||
|
Хром на меди 0…40 |
|||||||
|
Точность (дискретность) измерения, мкм |
0,1 |
0,1 |
1 |
10 |
|||
|
Условия измерения |
Мин. радиус кривизны поверхности, мм |
1,5 (выпуклая) |
5 |
Плоская |
|
10 |
|
|
Мин. диаметр области измерений, мм |
Ø4 |
Ø7 |
|
Ø50 |
|||
|
Мин. толщина основания, мм |
0,3 |
0 |
50 мкм алюминиевая фольга |
||||
F1/90° – датчик угловой (кабель входит в датчик под углом 90° к основанию поверхности) для измерения поверхностей с температурой до 90 °С
F5/90° – датчик угловой (кабель входит в датчик под углом 90° к основанию поверхности)
*Датчики F1/90°, F5/90°, F5, F10, N, N1/90°, CN02 и N10 не внесены в Госреестр РФ и поставляются со свидетельством о заводской калибровке
|
Рекомендации по выбору датчиков |
|||
|
Покрытие/основание |
Немагнитное покрытие из органического материала (напр. краска, отделка, эмаль, фарфоровая эмаль, пластик, анодирование и т. п.) |
||
|
Толщина покрытия ≤100 мкм |
Толщина покрытия ≤100 мкм |
||
|
Чёрные металлы, такие как сталь, чугун и т. п. |
Область измерения, Ø>30 мм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм |
|
Область измерения, Ø<30 мм |
Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
|
|
Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. |
Область измерения, Ø>10 мм |
Датчик N1 0…1250 мкм |
Датчик N1 0…1250 мкм |
|
Область измерения, Ø<10 мм |
Датчик N1 0…1250 мкм |
Датчик N1 0…1250 мкм |
|
|
Рекомендации по выбору датчиков |
|||
|
Покрытие/основание |
Немагнитное покрытие из цветных металлов (напр. хром, цинк, алюминий, медь, олово, серебро и т. п.) |
||
|
Толщина покрытия ≤100 мкм |
Толщина покрытия ≤100 мкм |
||
|
Чёрные металлы, такие как сталь, чугун и т. п. |
Область измерения, Ø>30 мм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм Датчик F400 0…400 мкм |
|
Область измерения, Ø<30 мм |
Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм |
||
|
Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. |
Область измерения, Ø>10 мм |
Датчик N1 0…1250 мкм |
--- |
|
Область измерения, Ø<10 мм |
--- |
--- |
|
