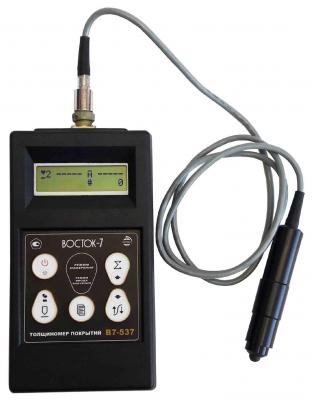

Толщиномер покрытий В7-537
Госреестр (ГРСИ): не указано
Толщиномеры покрытий В7-537 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий В7-537 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.) покрытий, нанесённых на ферромагнитное основание.
Отличительные особенности толщиномера покрытий В7-527:
- Измерение толщины покрытия на магнитных основаниях в диапазоне от 5 до 2 000 мкм или от 50 до 15 000 мкм в зависимости от преобразователя.
- Проведение локальных (одиночные) и непрерывных (режим сканирования) измерений.
- Подпружиненный наконечник датчика обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений.
- Автоматическое выключение при паузе в работе.
- Имеется память для сохранения измеренных значений.
- Электронный блок толщиномера работает с неограниченным количеством любых заказанных преобразователей.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий, мкм -с преобразователем МТ2-01 |
|
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н – измеренное значение толщины покрытий, мкм |
±(0,03·Н+1,5)
|
| Минимальная толщина основания, мм -с преобразователем МТ2-01 |
0,5 |
|
Минимальный радиус кривизны выпуклой/вогнутой поверхности, мм |
|
| Диаметр минимальной зоны контроля, мм -с преобразователем МТ2-01 |
|
| Память |
8 страниц по 124 значения |
| Подсветка дисплея |
имеется |
| Напряжение электрического питания (четыре элемента питания тип АА), В
|
6 |
| Диапазон рабочих температур, °С |
от 0 до +40 |
| Габаритные размеры, мм, не более |
180*100*45 |
| Масса, кг, не более |
0,3 |
Типы преобразователей для толщиномера покрытий В7-537
|
Преобразователь |
ТМ0.7-01 (МТ-М)* |
ТМ2-01 |
ТМ20-01 |
|
Диапазон измерения |
2-500 мкм |
5-2000 мкм |
50-15000 мкм |
|
Погрешность измерения, не более |
3 %+1 мкм |
3 %+1 мкм |
3 %+10 мкм |
|
Минимальная толщина основания |
0,5 мм |
0,5 мм |
0,8 мм |
|
Минимальный радиус кривизны выпуклой/вогнутой поверхности |
15/55 |
20/70 |
35/160 |
|
Диаметр минимальной зоны контроля |
10 мм |
20 мм |
50 мм |
|
Габариты преобразователя |
10 х 63 мм |
16 х 60 мм |
19 х 85 мм |
*Преобразователь ТМ0.7-01 (МТ-М) не подлежит поверке и по доп. заказу может быть откалиброван в диапазоне 1000 - 30000 мкм
