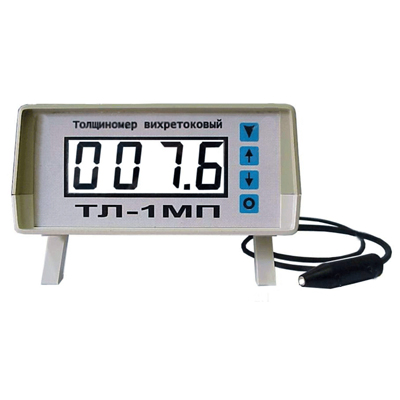

Толщиномер вихретоковый ТЛ-1МП предназначен для измерения толщины покрытий из электропроводящих материалов, нанесенных на металлическую основу. Может быть использован как прибор для неразрушающего контроля качества гальванических покрытий при серийном производстве металлических изделий. Благодаря компактным размерам и небольшому весу ТЛ-1МП обеспечивает возможность проведения оперативного непрерывного контроля выпускаемой продукции с высокой точностью. Погрешность измерения толщины покрытий в диапазоне от 0 до 50 мкм не превышает ±10%.

Принцип работы толщиномера гальванических покрытий

Преобразователь с индукционной катушкой на ферритовом сердечнике генерирует высокочастотный сигнал (частота 1 МГц), который используется для создания переменного магнитного поля. По мере приближения преобразователя к проводящей поверхности переменное магнитное поле создает вихревые токи, величина которых зависит от характеристик металлической основы и толщины покрытия. В свою очередь, вихревые токи создают собственное электромагнитное поле, которое может восприниматься индукционной катушкой. Результирующий сигнал поступает в детектор амплитуды, после чего передается в блок обработки (процессорный блок), где оцифровывается и отображается на дисплее прибора. Помимо преобразования сигнала процессор используется для установки необходимого коэффициента усиления, а также начального смещения напряжения, зависящего от характеристик материалов в контролируемом объекте.

Особенности конструкции прибора и преимущества метода измерения

Вихретоковый толщиномер ТЛ-1МП состоит из электронного блока с дисплеем, блока питания и преобразователя. Управление прибором осуществляется с помощью четырех кнопок, расположенных на лицевой панели электронного блока. Преобразователь может быть отсоединен от электронного блока во время транспортировки или для удобства хранения. К преимуществам прибора относятся:

•  удобство и простота эксплуатации;
•  небольшие размеры и легкий вес, позволяющие использовать ТЛ-1МП в сложных условиях с ограниченным доступом к контролируемой зоне объекта;
•  высокая точность измерений;
•  заводская настройка средства измерения под требования заказчика;
•  высокая степень локализации дефектов за счет небольшого размера преобразователя.

Область применения

Срок службы металлических деталей и узлов механизмов, используемых в машиностроении, во многом определяется их стойкостью к коррозии и износу поверхности. Однако не все металлы достаточно устойчивы к внешним разрушающим воздействиям. Поэтому для их защиты используются различные гальванические покрытия из цинка, никеля, хрома, кадмия, олова, меди, серебра и других металлов. Даже небольшие колебания толщины защитных покрытий могут существенно влиять на эксплуатационные характеристики деталей, срок их службы, взаимодействие с другими узлами. Поэтому измерение толщины покрытия металла, нанесенного электрохимическим методом, важно при проведении контроля качества изделий. Использование толщиномера вихретокового ТЛ-1МП позволяет производить неразрушающий контроль качества гальванических покрытий на поверхности металлических деталей в условиях серийного производства с особыми требованиями к качеству продукции. Прибор обнаруживает даже небольшие механические дефекты, последствия истирания, эрозии, коррозии на поверхности. Благодаря удобству использования, эффективности и надежности вихретоковая толщинометрия относится к стандартным методам контроля качества изделий с гальваническими покрытиями в таких отраслях как машиностроение, авиационно-космическая промышленность.

------------------------------------------------
