Подводный толщиномер CYGNUS 1 предназначен для измерения остаточной толщины металлических конструкций, обшивки корпусов судов, стенок трубопроводов под водой. Толщиномер имеет сертификат Ллойда и одобрен к использованию Международной Ассоциацией классификационных обществ, членом которой является Российский Морской регистр судоходства.

Принцип работы толщиномера CYGNUS 1 основан на измерении временной задержки между излучаемым ультразвуковым импульсом и принимаемыми отраженными «эхо-сигналами», так называемый способ измерения «эхо-эхо». Величина временной задержки, а также количество принятых «эхо-сигналов» определяют действительную толщину металла без учета защитного лакокрасочного или битумного покрытия. Таким образом, с помощью толщиномера CYGNUS 1 возможно проведение замеров толщины металла без предварительной подготовки поверхности и удаления защитного покрытия.

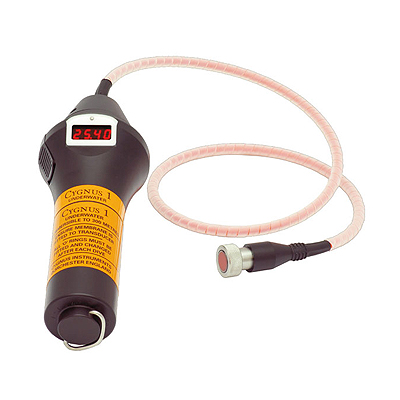

Конструкция подводного толщиномера CYGNUS 1

Конструктивно подводный толщиномер CYGNUS 1 представляет собой блок измерения, совмещенный с блоком питания в едином герметичном корпусе, и выносной датчик на кабеле для непосредственного контакта с поверхностью. Конструкция датчика позволяет получать данные практически на любых профилях конструкций, в том числе и на сильно корродированных поверхностях, а использование звукопроводящей защитной мембраны исключает физический износ материла датчика при работе на необработанных шероховатых покрытиях. Ультразвуковой толщиномер CYGNUS 1 прост в использовании и не требует специальных знаний и навыков при эксплуатации и проведении технического обслуживания. После включения толщиномер работает в автоматическом режиме, постоянно излучая и принимая ультразвуковые сигналы. Встроенная система самодиагностики определяет количество отраженных «эхо-сигналов» и позволяет избежать вывода ложных значений. Измерение толщины принимается достоверным и отображается на экране толщиномера или надводном устройстве только при регистрации не менее трех «эхо-сигналов». Благодаря применению современных электронных компонентов техническое обслуживание толщиномера сведено к минимуму. Толщиномер CYGNUS 1 не требует дополнительной калибровки в процессе выполнения работ, т.к. подстройка на «ноль» производится автоматически при получении первого «эхо-сигнала». Для работы с различными типами металлов в инструкции по эксплуатации приводится таблица корректировочных коэффициентов результатов измерений. При необходимости возможна дополнительная настройка прибора под конкретный тип металла с помощью специального калибровочного инструмента, входящего в комплект ЗИП. В комплект ЗИП также входят все необходимые запасные части, смазочные материалы и инструменты для проведения технического обслуживания прибора, в том числе и десять комплектов уплотнительных колец и защитных мембран.

Применение толщиномера СYGNUS 1:

• определение толщины металла и проверка уровня коррозии кораблей и сооружений на шельфе;
• контроль коррозийного состояния трубопроводов и нефтехранилищ;
• определение толщины металла измерение износа якорных цепей, винторулевых групп судов, шлюзовых створов и пирсов;
• сертификационный осмотр судов;
• обслуживание и проверка безопасности мостов;
• определение толщины водонапорных башен и цистерн;
• общий осмотр труб водосброса и водозабора.

Преимущества ультразвукового толщиномера CYGNUS 1:

• не требуется удаления защитных покрытий, минимальная зачистка поверхности;
• измерение неровных, корродированных поверхностей;
• отсутствие ошибочных данных - повтор вывода результатов;
• значительное сокращение затрат и времени измерений;
• соответствие требованиям большинства сертифицирующих органов.

Отличительные особенности подводного толщиномера CYGNUS 1

• Возможность использования толщиномера CYGNUS 1в автономном варианте. В этом случае водолаз считывает данные с жидкокристаллического индикатора повышенной яркости на корпусе толщиномера;
• Возможность использования подводного толщиномера Cygnus 1 в комплекте с устройством отображения данных на поверхности: цифровым репитером или персональным компьютером. Данные с толщиномера через соединительный кабель поступают на поверхность, где отображаются на цифровом репитере или персональном компьютере.

Специальное программное обеспечение дублирует показания толщиномера на экран монитора, а также позволяет сохранять значения в файл с возможностью комментариев по каждому измерению. В дальнейшем файл данных может быть переконвертирован в формат Word или Excel. Дополнительно прибор может быть укомплектован устройством отображения и сохранения данных измерений на поверхности, включающий в себя соединительный кабель длиной до 1000 м и устройство отображения/хранения информации по выбору: цифровой репитер сигнала или персональный компьютер со специальным программным обеспечением, запасными комплектами уплотнительных колец и защитных мембран. Специальная модификация толщиномера позволяет устанавливать его на миниатюрные и малогабаритные телеуправляемые подводные аппараты. При таком способе использования измеряемые данные передаются на поверхность по кабель-тросу подводного аппарата и отображаются на мониторе оператора.

Стандартный комплект поставки толщиномера CYGNUS 1:

• блок измерения,
• датчик 2,25 МГц диаметром 13 мм с кабелем 0,9 метра,
• два комплекта блоков питания с зарядным устройством,
• юстировочный стальной брусок,
• крепежный трос,
• комплект ЗИП, с набором уплотнительных колец и защитных мембран
• кейс типа «Пеликан» для переноски и хранения.

------------------------------------------------
