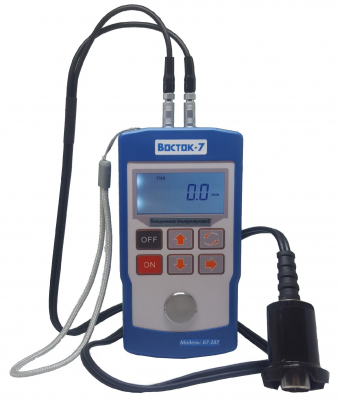

Толщиномер ультразвуковой В7-287
Госреестр (ГРСИ): не указано
Толщиномеры ультразвуковые В7-287 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.
Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 3 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-287 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 300 мм (по стали) с 5 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Базовый преобразователь РТ-5 с пружиной помещён внутрь каретки: каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах, а встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. Измерения скорости звука, память для сохранения результатов измерений отсутствует. Данная модель является наиболее простой в линейке ультразвуковых толщиномеров В7.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
|
Наименование |
Параметр |
|
Диапазон измерения толщины, мм -преобразователь РТ-5 с пружиной -преобразователь РТ-5 без пружины -преобразователь СТ-2,5 -преобразователь GT-5 -преобразователь XT-5 |
от 1,0 до 300,0 от 2,0 до 300,0 от 2,0 до 200,0 от 2,0 до 100,0 от 0,8 до 90,0 |
|
Точность (дискретность, шаг отсчёта) измерения, мм |
0,1 |
|
Пределы допускаемой погрешности измерений толщины (по стали), мм |
|
|
Преобразователь PT-5 с пружиной -в диапазоне измерений от 1,0 до 100,0 мм включ. -в диапазоне измерений св. 100,0 до 300,0 мм Преобразователь PT-5 без пружины -в диапазоне измерений от 1,0 до 100,0 мм включ. -в диапазоне измерений св. 100,0 до 300,0 мм Преобразователь CT-2,5 -в диапазоне измерений от 2,0 до 100,0 мм включ. -в диапазоне измерений св. 100,0 до 200,0 мм Преобразователь GT-5 -в диапазоне измерений от 2,0 до 90,0 мм включ. -в диапазоне измерений св. 90,0 до 300,0 мм Преобразователь XT-5 -в диапазоне измерений от 0,8 до 40,0 мм включ. -в диапазоне измерений св. 40,0 до 100,0 мм H – измеренное значение толщины, мм |
±(0,005H+0,1) ±(0,01H+1)
±0,5 ±(0,01H+1)
±(0,005H+0,1) ±(0,01H+1)
±(0,005H+0,1) ±(0,01H+1)
±(0,005H+0,1) ±(0,01H+1)
|
|
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм -для преобразователя с частотой 2 и 5 МГц |
20 |
|
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм -для преобразователя с частотой 2 и 5 МГц |
1.2 |
|
Диапазон скорости ультразвука, м/с |
1000…9999 |
|
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
|
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
|
К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
3 (1*) |
|
Длина кабеля преобразователя, не менее, мм |
900 |
|
Температура поверхности контролируемых изделий, °С |
-10…+60 (+400*) |
|
Температурный диапазон окружающей среды при работе толщиномера, °С |
0…+35 |
|
Верхнее значение относительной влажности при 35 °С, % |
90 |
|
Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5V тип АА |
|
Время работы при полной зарядке и выкл. подсветке экрана, ч |
Не менее 90 |
|
Время авто выключения прибора, мин |
3 |
|
Гарантийный срок эксплуатации, мес |
12 |
|
Габаритные размеры, мм |
70*30*125 |
|
Масса прибора (без элементов питания), кг |
0,25 |
|
Толщиномер В7-287. Типы преобразователей с характеристиками |
||||
|
Модель |
Частота |
Ø |
Мин. предел* |
Назначение, описание |
|
РТ-5 с пружиной** |
5 МГц |
10 мм |
20 мм х 3 мм |
Входит в базовую комплектацию Стандартные измерения. Преобразователь помещён внутрь каретки с пружиной. Каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах. Встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров |
|
РТ-5 без пружины** |
5 МГц |
10 мм |
20 мм х 3 мм |
Доп. комплектация (по заказу) Стандартные измерения, режим измерения толщины через покрытие для этого преобразователя отсутствует в электронном блоке модели В7-287 |
|
ХТ-5** |
5 МГц |
6 мм |
20 мм х 3 мм |
Доп. комплектация (по заказу) Для труб малого диаметра |
|
GT-5** |
5 МГц |
12 мм |
20 мм х 3 мм |
Доп. комплектация (по заказу) Для высокотемпературных поверхностей (до 400 °С) |
|
CT-2,5** |
2 МГц |
12 мм |
20 мм х 3 мм |
Доп. комплектация (по заказу) Для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна |
Мин. предел*- мин. радиус кривизны х мин. толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны
** - типы преобразователей, на которые оформляется поверка толщиномера
