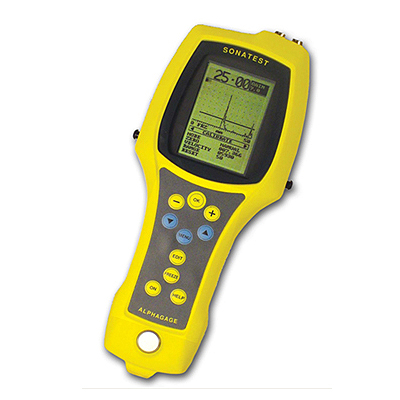

Ультразвуковой толщиномер ALPHAGAGE Sonatest
Госреестр (ГРСИ): 74460-19
Описание: Толщиномер ультразвуковой для прецизионного измерения толщины металла и др. однородных материалов
Особенности ультразвукового толщиномера ALPHAGAGE:
- Надёжная конструкция, сертифицированная в ЕС.
- Водонепроницаемый корпус (степень защиты IP67) и герметичные разъёмы позволяющие работать с прибором во влажных и сухих условиях.
- Возможность подключения совмещенных или раздельно-совмещенных преобразователей предоставляющая оператору возможность выбора методики измерений.
- Возможность измерений в режимах импульс-эхо и эхо-эхо для решения разнообразных задач контроля.
- Флэш-память для удобства и быстроты передачи измеренных значений толщины, А-сканов и настроек.
- Простые и надёжные способы регистрации, хранения и поиска измеренных значений обеспечиваемые новейшей цифровой технологией.
- Возможность ввода текстовых комментариев к полученным данным.
- Возможность загрузки данных с ПК в память толщиномера для создания плана измерений.
- Возможность передачи данных из памяти толщиномера на ПК для последующей обработки с помощью программы электронных таблиц и размещения в базах данных.
- ИК-порт связи для удобства обмена данными с ПК, вывода на печать результатов измерений и исключения необходимости использования кабелей.
Области применения ультразвукового толщиномера ALPHAGAGE
Толщиномер ALPHAGAGE может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
|
Дисплей |
128 х 192 точки ЖКИ с подсветкой, область просмотра 48 х 71 мм |
|
А-развёртка |
128 х 96 точек с заполнением или контуром. Функция автоматической фиксации при потере сигнала. Детектирование положительной, отрицательной и полной волны. |
|
Частота обновления, Гц |
5-10 |
|
Разрешение, мм |
0,01 |
|
Предел допускаемой основной абсолютной погрешности измерения толщины (h), мм |
±(0,03+0,0005h) |
|
Режимы измерений |
импульс-эхо эхо-эхо (через покрытие) измерение минимальной толщины поправка на V-схему хода лучей при использовании раздельно-совмещённых преобразователей |
|
Минимальная толщина |
менее 0,6 мм (в зависимости от типа ПЭП) |
|
Излучатель |
20, 60 и 200 В, с варьируемой шириной |
|
ВРЧ |
динамический диапазон 80 дБ, |
|
Диапазон измерений толщины по стали, мм |
0,5 ÷ 500 |
|
Диапазон скоростей ультразвука |
2 000 ÷ 9 999 |
|
Нуль ПЭП |
0-10 000 мкс |
|
Коэффициент усиления |
0-80 дБ с шагом 0,5 дБ |
|
Диапазон частоты следования зондирующего импульса, МГц |
1 ÷ 7,5 - 3 дБ 0,8 ÷ 9,5 - 6 дБ |
|
Режимы калибровки |
по базовой пластине автоматическая калибровка по двум точкам ручной ввод нуля и скорости ультразвука |
|
Регистрация значений толщины |
Встроенная память на 2 500 измерений с |
|
Сохранение рабочих настроек |
Встроенная память на 100 полных групп рабочих настроек. |
|
Сохранение |
До 10 встроенных характеристик ПЭП; 5 характеристик ПЭП настраиваемых оператором. |
|
Связь с ПК и принтером |
ИК-порт связи для передачи данных. |
|
Питание |
7,2 В никель-кадмиевый аккумулятор 1 А/ч |
|
Время непрерывной работы от батарей или аккумулятора, час |
9 (с индикацией уровня заряда на дисплее) |
|
Герметичность корпуса |
IP67 (водонепроницаемый корпус) |
|
Диапазон рабочих |
-10 ÷ 55°С |
|
Габаритные |
285 x 120 х 25 |
|
Масса, не более, кг |
0,88 |
|
Универсальное |
85-260 В перем. тока. Функция быстрой зарядки за 2 часа. Функция разрядки для технического обслуживания батареи. Диапазон рабочих температур: 0 ÷ 30°С. |
