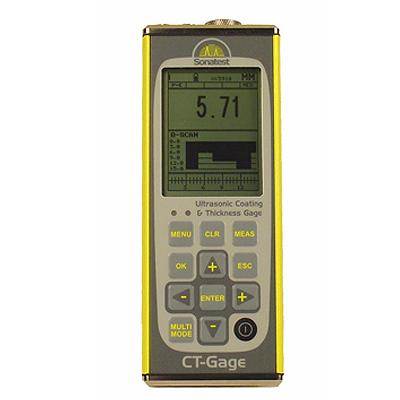

Ультразвуковой толщиномер CT-Gage
Госреестр (ГРСИ): 42434-09
Серия ультразвуковых толщиномеров Sonatest CT-Gage, предназначенных для измерения толщины основного материала и покрытия, представлена тремя моделями:
- Толщиномер CT-Gage - измерение толщины основного материала и покрытия (B-скан);
- Толщиномер CT-Gage DL - дополнительная функция сохранения результатов измерений;
- Толщиномер CT-Gage DL + - дополнительная функция отображения А-скана и режим дефектоскопии наклонными преобразователями.
Сдвоенный генератор импульсов, которым оснащены приборы CT-Gage, позволяет измерять толщину металла и покрытий в тех случаях, когда получение второго эхо сигнала не представляется возможным. Поэтому толщиномеры CT-Gage незаменимы во многих случаях, когда другие приборы, работающие в режиме Эхо-Эхо, не могут дать результата.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
| Генератор |
Сдвоенный генератор прямоугольных импульсов (с изменяемой длительностью для DL+)
|
|
Приемник
|
Сдвоенный приемник с ручной или автоматической регулировка усиления (диапазоном 110 дБ),
|
|
Частота дискретизации: 100 МГц с 8-битным АЦП сверхмалой мощности
|
|
|
Диапазон по скорости
|
1250 м/с - 13995 м/с |
|
Калибровка по 1 или 2 точкам или выбор скорости из БД по материалам.
|
|
|
Режимы и диапазоны измерений
|
Зондирующий - Эхо (0.63-500мм);
|
|
Зондирующий - Эхо через покрытие (0.63-500мм);
|
|
|
Зондирующий - Эхо с температурной компенсацией (0.63-500мм);
|
|
| Эхо - Эхо (2.54-102мм); | |
|
Измерение покрытий (0.013-2.54мм)
|
|
| Разрешение | 0,01 мм |
|
Дисплей
|
Жидкокристаллический 1/8'' VGA (240 x 160 точек) с электролюминесцентной подсветкой.
|
| Зона обзора 62 х 45,7 мм. | |
| Индикация на дисплее: | |
|
А-Scan (DL +): недетектированный радиосигнал или +/- полуволна с заливкой или без заливки зоны под кривой,
|
|
|
В-Scan: временная развертка поперечного сечения объекта контроля. Скорость отображения 15 сек на всю ширину дисплея.
|
|
|
Крупными цифрами: значение измерения.
|
|
|
Индикатор стабильности результатов: отображается одновременно с В-разверткой или в режиме отображения крупными цифрами.
|
|
| Индикатор повторяемости | |
|
Блок памяти (толщиномеры CT-Gage DL и DL+)
|
210 000 значений измерений;
|
| 16 000 А-сканов (DL+) | |
|
Вывод данных (толщиномеры DL и DL+)
|
Двунаправленный RS232. Последовательный порт.
|
|
Windows-совместимое программное обеспечение.
|
|
| С толщиномерами CT-Gage используются преобразователи: |
Раздельно-совмещенные контактные 1 - 10 МГц (в комплекте поставляется преобразователь 5 МГц, 1/4" c интегрированным кабелем 1,2 м)
|
|
Функции A-скана (толщиномер CT-Gage DL+)
|
Два строба с регулируемыми стартом и порогом.
|
|
Функция сигнализации. Верхний и нижний пороги. Звуковая и светодиодная сигнализация.
|
|
|
Функция быстрого сканирования 32 изм/сек с отображением минимальной толщины и непрерывным обновлением дисплея.
|
|
|
Функция поиска с автоматической подстройкой параметров развертки для отображения эхосигнала и точки измерений.
|
|
|
Питание толщиномеров
|
3 щелочных 1,5 V батареи или три NiCd 1,2 В аккумулятора типа АА.
|
|
Среднее время работы от щелочных батарей - 150 часов. Индикация разряда батарей.
|
|
|
Автовыключение через 5 мин. после последнего нажатия клавиши.
|
|
|
Физические характеристики ультразвуковых толщиномеров CT-Gage:
|
Размер: 63,5 х 165 х 31,5 мм.
|
| Масса: 383 г с батареями. | |
|
Прочный алюминиевый корпус, пылевлагозащищенная клавиатура.
|
|
|
Рабочая температура: -10°... + 60° С
|
