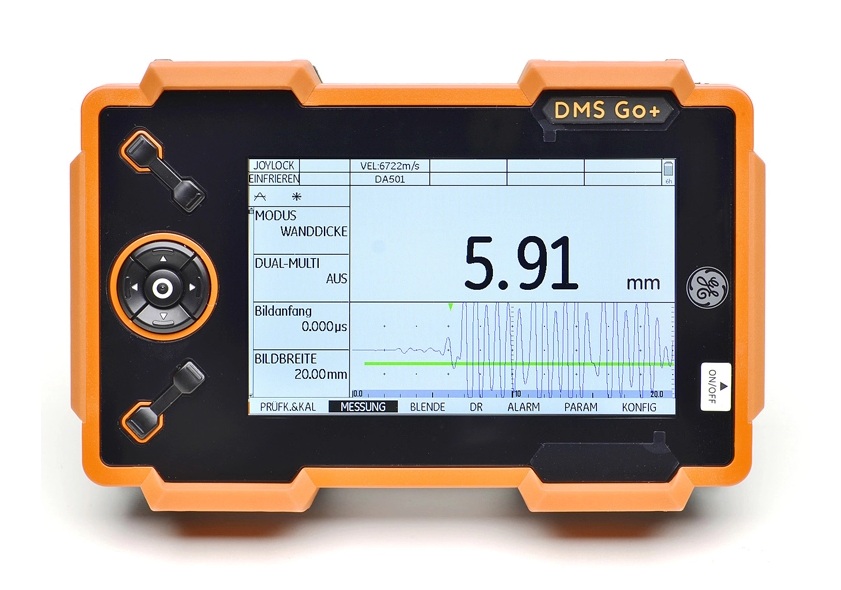

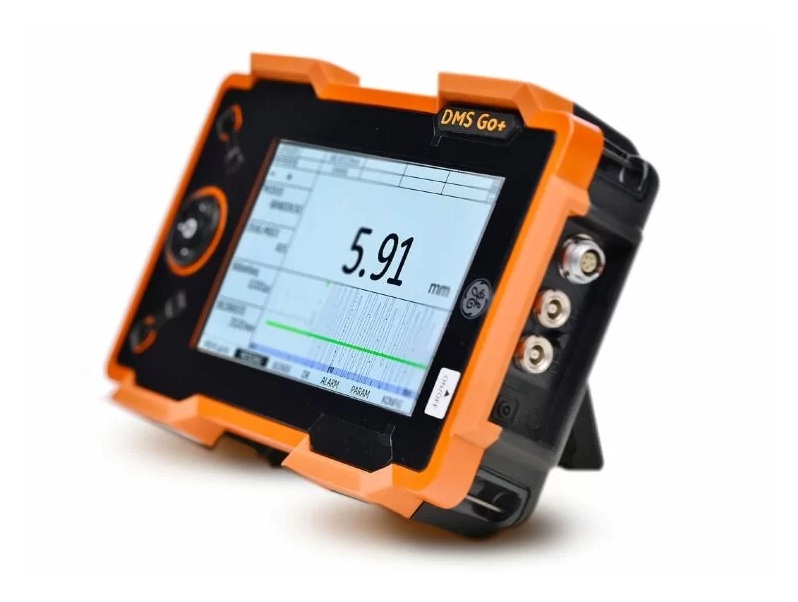

Новое поколение ультразвуковых портативных толщиномеров DMS Go+ от GE Sensing & Inspection Technologies включает инновационный пользовательский интерфейс, мощное устройство обработки данных, способность обеспечивать точные и надежные результаты измерения толщины. Толщиномеры DMS Go+ сконструированы на платформе ультразвукового портативного дефектоскопа USM Go+. Путем элементарного обновления программного обеспечения толщиномера DMS Go+ можно пользоваться всеми преимуществами USM Go+ и решать сложные задачи контроля. Толщиномеры DMS Go+ найдут широкое применение, как в нефтегазовой, так и в энергетической отрасли. При помощи патентованной технологии “TopCOAT“ оптимизировано измерение корродированного слоя через покрытие. Этот метод позволяет проводить измерения на материалах глубоко корродированных по внутренним поверхностям, а также, благодаря высокому усилению, выявлять язвенную коррозию. В едином процессе измеряется как толщина покрытия, так и толщина основного металла, значения измерений отображаются на экране одновременно. При отсутствии покрытия на контролируемых изделиях целесообразно применять режим Auto-V. Это, по сути, упрощенная версия стандартного метода измерения толщины, и, одновременно, уникальный режим, позволяющий измерять толщины изделий при отсутствии известной скорости звука. Данный режим позволяет проводить измерения на различных материалах без покрытий, при этом калибровка не требуется. Также не обязательно знать скорость звука для проведения измерений.

Отличительные особенности DMS Go+

Поддержка технологии TOPCOAT - измерение толщины металла через покрытие

При помощи патентованной технологии “TopCOAT“ оптимизировано измерение корродированного слоя через покрытие. Этот метод позволяет проводить измерения на материалах глубоко корродированных по внутренним поверхностям, а также, благодаря высокому усилению, выявлять язвенную коррозию. В едином процессе измеряется как толщина покрытия, так и толщина основного металла, значения измерений отображаются на экране одновременно.

Поддержка режима Auto-V

При отсутствии покрытия на контролируемых изделиях целесообразно применять режим Auto-V. Это, по сути, упрощенная версия стандартного метода измерения толщины, и, одновременно, уникальный режим, позволяющий измерять толщины изделий при отсутствии известной скорости звука. Данный режим позволяет проводить измерения на различных материалах без покрытий, при этом калибровка не требуется. Также не обязательно знать скорость звука для проведения измерений.

Прочный корпус IP67

Жесткий надежный прорезиненный корпус с защитой по IP 67 позволяет работать в суровых условиях и значительно сокращает время простоя.

Эргономические показатели

Минимальный размер корпуса DMS Go+ позволяет работать в условиях затрудненного доступа. Оптимизированный размер экрана повышает удобство чтения и различения эхо-сигналов. Возможность работы одной рукой обеспечивает дополнительную безопасность. Прочие показатели: малый вес (870 г), встроенная опора; толщиномеры DMS Go+ могут использоваться с обычной камерой или промышленными треногами. Основные функции регулируются при помощи джойстика. Функция «перевернутого изображения» (Flip) позволяет одинаково успешно управлять прибором как правой, так и левой рукой.

Мощный регистратор данных и совместимость с СУБД

• Толщиномеры DMS Go+ оснащены высокопроизводительными устройствами регистрации и обработки данных, которые выполняют ряд функций. Мощный регистратор данных способен записывать сотни и тысячи значений и сохранять изображения А-разверток, B-разверток и таблицы значений. Организация данных возможна в следующих файлах: по умолчанию (линейные, табличные), пользовательских (линейные, табличные) или специальных (3D и 4D в UltraMATE). Данные передаются при помощи стандартной промышленной съемной SD карты объемом до 16 Гб.
• Толщиномеры DMS Go+ оснащены разъемом USB для подключения к ПК, драйвер не требуется.
• Данные можно экспортировать в файлы различного формата (xls, html, dat, csv, pdf…), что в последствии позволяет легко их интегрировать в СУБД и пользовательские системы контроля качества. Совместимые с Ultra MATE и Ultra MATE lite программы управления данными обеспечивают быстрый анализ и документирование.
• Объем памяти регистратора данных рассчитан на 150,000 значений и 1,100 изображений (A- или B-разверток). Для каждого значения измерения можно сохранять данные о преобразователе, материале, скорости звука, присваивать дату, время и калибровочное значение. Строка комментария к файлу вмещает 64 знака. В табличных файлах можно сохранять до 81 значения, в таблицах от 2 x 2 до 9 x 9.

Разъемы

Стандартный Mini-USB – разъем для загрузки данных из дефектоскопа для дальнейшего анализа или хранения. Приборы оснащены стандартной SD картой 2 Гб (можно применять карты до 16 Гб). Протоколы выводятся в формате jpeg или bmp, что исключает необходимость в специальном программном обеспечении.

Толщиномер DMS Go+ обладает следующими преимуществами:

• Высокая стабильность и воспроизводимость измерений

• Автоматическая регулировка усиления

• Встроенный алгоритм компенсации температуры позволяет проводить точные измерения при температуре до 540°C

• Режимы калибровки по нескольким точкам и установки нуля для высокой повторяемости по точности, включая: калибровку по двум точкам; одноточечную калибровку с автоматической установкой нуля; одноточечную калибровку с автоматической установкой нуля для каждого измерения (при наличии акустического контакта); одноточечную калибровку с ручной установкой нуля в отрыве (отсутствии акустического контакта); различные режимы измерений для всех случаев применения (A-Scan,Thickness, B-Scan, Min /Max, Differential). Поддержка стандартных преобразователей и возможность виртуальной поддержки любого преобразователя при помощи соответствующей функции.

Модификации ультразвукого толщиномера DMS Go+

Комплект поставки прибора:
