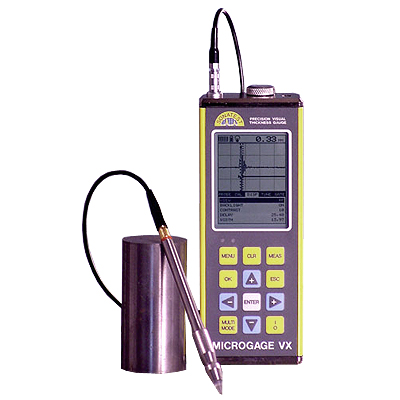

Ультразвуковой толщиномер Microgage VX
Госреестр (ГРСИ): 42434-09
Microgage VX - это высокоточный ультразвуковой толщиномер с возможностью контроля через защитное покрытие (лак, краску). Толщиномер Microgage VX позволяет предоставлять результаты измерений не только в виде численного значения толщины, но и в виде А и В-сканов.
Толщиномер Microgage II выполняет следующие функции:
- Два строба с регулируемыми стартом и порогом.
- Функция сигнализации. Верхний и нижний пороги. Звуковая и светодиодная сигнализация.
- Функция быстрого сканирования 32 изм/сек с отображением минимальной толщины и непрерывным обновлением дисплея.
- Функция поиска с автоматической подстройкой параметров развертки для отображения эхосигнала и точки измерений.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
|
Режимы измерений
|
Зондирующий - первый эхо-сигнал.
|
|
Интерфейс - первый эхо-сигнал.
|
|
|
Эхо-эхо (измерения тонких материалов и измерения через покрытия).
|
|
|
Переключение между режимами нажатием одной кнопки.
|
|
| Генератор |
Генератор прямоугольных импульсов с изменяемой длительностью.
|
|
Приемник
|
Ручная или автоматическая регулировка усиления с диапазоном 40 дБ, зависящим от режима измерений.
|
|
Частота дискретизации: 40 МГц с 8-битным АЦП сверхмалой мощности
|
|
|
Диапазон по скорости
|
1250 м/с - 9999 м/с |
|
Калибровка по 1 или 2 точкам или выбор скорости из БД по материалам.
|
|
|
Диапазон измерений
|
Режим «Интерфейс-Эхо»: 1,27 - 25,4 мм по стали. Для пластмасс от 0,127 мм.
|
|
Режим «Эхо-Эхо»: 0,15 - 12,7 мм по стали.
|
|
|
Режим Зондирующий - первый эхосигнал (контактный): 1 - 254 мм по стали. Для пластмасс от 0,254 мм.
|
|
|
Режим «Эхо-Эхо» (контактный): 2,54 - 76,2 мм, сталь через покрытие.
|
|
| Разрешение |
На выбор 0,01 или 0,001 мм
|
|
Дисплей
|
Жидкокристаллический 1/8'' VGA (240 x 160 точек) с электролюминисцентной подсветкой.
|
| Зона обзора 62 х 45,7 мм. | |
| Индикация на дисплее: | |
|
А-Scan: недетектированный радиосигнал или +/- полуволна с заливкой или без заливки зоны под кривой,
|
|
|
В-Scan: временная развертка поперечного сечения объекта контроля. Скорость отображения 15 сек на всю ширину дисплея.
|
|
|
Крупными цифрами: значение измерения.
|
|
|
Индикатор стабильности результатов: отображается одновременно с В-разверткой или в режиме отображения крупными цифрами.
|
|
| Индикатор повторяемости | |
|
Блок памяти
|
12000 значений измерений в матричном формате с соответствующим изображением A-Scan и алфавитно-цифровыми комментариями.
|
|
Рабочие настройки: 16 заводских и 48 задаваемых пользователем.
|
|
|
Объем памяти: 16 мегабит.
|
|
|
Вывод данных
|
Двунаправленный RS232. Последовательный порт.
|
|
Windows-совместимое программное обеспечение.
|
|
|
Ультразвуковой толщиномер Microgage II выполняет использует преобразователи:
|
Миниатюрные типа «карандаш» с диаметром наконечника от 1,5 мм
|
|
Совмещенные контактные 1 - 20 МГц
|
|
|
Совмещенные с акриловыми и графитовыми линиями задержки.
|
|
|
Питание
|
3 щелочных 1,5 V батареи или три NiCd 1,2 В аккумулятора типа АА.
|
|
Среднее время работы от щелочных батарей - 150 часов. Индикация разряда батарей.
|
|
|
Автовыключение через 5 мин. после последнего нажатия клавиши.
|
|
|
Физические характеристики толщиномера Microgage II
|
Размер: 63,5 х 165 х 31,5 мм.
|
| Масса: 378 г с батареями. | |
|
Прочный алюминиевый корпус, пылевлагозащищенная клавиатура.
|
|
|
Рабочая температура: -10°... + 60° С
|
