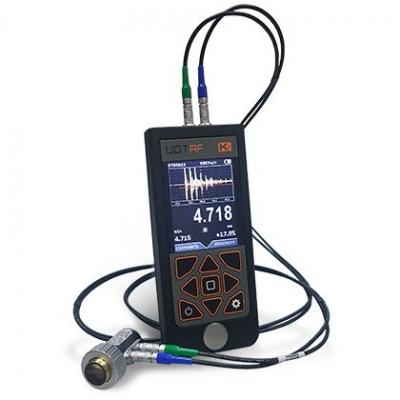

Ультразвуковой толщиномер UDT-RF pro
Госреестр (ГРСИ): не указано
UDT-RF PRO ультразвуковой толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Толщиномер UDT-RF PRO представлен в двух версиях RFT и RFT-PRO.
Версия RFT:
- Простой функциональный бюджетный прибор без массы "наворотов", но в современном исполнении
- Корпус ABS пластик
- Цветной дисплей
- Функционально-рабочая сумка-чехол
- Режим слепого толщиномера
- Измерение скорости УЗ
- Цветовая пороговая сигнализация
Версия RFT-PRO:
- Корпус ABS пластик
- Цветной дисплей
- Функционально-рабочая сумка-чехол
- Режим слепого толщиномера
- А-СКАН/В-СКАН
- Работа с р/с и совмещенными пэп
- Прецизионная толщинометрия по переходу через "0"
- Калибровка по точкам
- Измерение скорости УЗ
- Цветовая пороговая сигнализация
Толщиномер UDT-RF (RFT) может работать в четырех основных режимах:
- Режим настройки - на экране отображается меню и параметры работы
- Режим отображения толщины – предназначен для измерения толщины изделия, на основе введенной оператором скорость распространения УЗ колебаний в материале исследуемого объекта
- Режим отображения скорости – предназначен для измерения скорости распространения УЗ колебаний в материале исследуемого объекта, на основе введенной оператором толщины материала
- Режим Б-скан – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображаются одновременно Б-скан, измеренное значение и значение установленного минимума.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Диапазоны измерения толщины при работе с преобразователями | |
| Тип преобразователя | диапазон контроля по стали 40Х13 |
| DT5012 (РС на 5 МГц) | 1,5-300 мм |
| DT1006 (РС на 10 МГц) | 0,6-30 мм |
| Предел допускаемой основной погрешности при измерении толщины, dн, мм | ±(0,01 + 0,01·dx), где dx – толщина измеряемого образца |
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм |
при шероховатости Rz=40 мкм ±0,10 при шероховатости Rz=80 мкм ±0,15
|
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм |
при шероховатости Rz=320 мкм ±0,20 при шероховатости Rz=160 мкм ±0,15 при шероховатости Rz=80 мкм ±0,10
|
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с непараллельными гранями, имеющими не параллельность до 3 мм на базовой длине 20 мм |
при толщинах до 10 мм ±0,30 при толщинах от 10 до 50 мм ±(0,2+0,01Х)
где Х – толщина образца в месте ввода УЗК |
| Тип УЗ преобразователя | ультразвуковой раздельно-совмещенный |
| Дисплей – TFT, цветной | 240х320 пикселей, с регулировкой внутренней подсветки |
| Габаритные размеры (ВхШхТ) мм | 50х65х25 |
| Масса толщиномера, г | 190 |
| Средняя наработка на отказ, ч | не менее 2500 |
| Питание |
внешний блок питания от сети переменного тока от сети 220В / 50 Гц встроенный Li-Pol аккумулятор
|
| Время установления рабочего режима, мин | не более 1 |
| Время непрерывной работы |
от сети переменного тока – не менее 24 часов, с последующим выключением на 30 минут от встроенного аккумулятора не менее 10 часов
|
| Толщиномер сохраняет работоспособность при температуре окружающей среды | от -25 до +55 °С. Верхнее значение относительной влажности: 95 % при +35 °С (группа С3, ГОСТ 12997) |
| Толщиномер устойчив к воздействию вибраций | частотой до 35 Гц с амплитудой не более 0,35 мм (группа L1 по ГОСТ 12997) |
