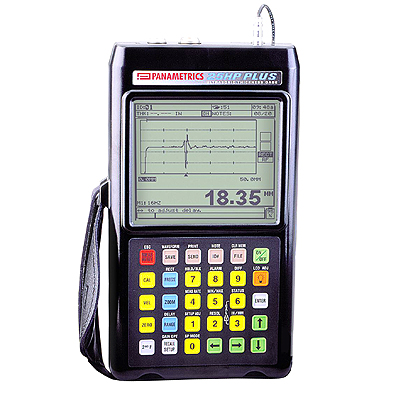

Высокоточный ультразвуковой толщиномер 25HP Plus (снят с производства)
Госреестр (ГРСИ): 14770-00
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Толщиномер 25HP Plus предназначен измерения толщины, скорости звука и времени пролёта в таких сложных для ультразвукового контроля материалах, как композиты, стекловолокно, пластик, резина и металлическое литьё, контроль которых затруднён или невозможен с применением стандартных ультразвуковых приборов. Измерение скорости звука в материале объекта контроля позволяет отслеживать изменение таких свойств материалов, как однородность: например, определение наличия графитовых включений в металлическом литье. 25HP PLUS оснащён большим ЖК-дисплеем, на котором одновременно отображается результат измерений и А-скан. Помимо стандартных измерительных функций в толщиномере присутствует встроенный буквенно-цифровой регистратор данных.
Высокоточный ультразвуковой толщиномер 25HP Plus обладает следующими возможностями:
- Отображение A-скана
- Типы измерений:
- Толщина
- Скорость звука
- Время пролёта
- Режим работы генератора:
- Импульс-эхо
- Передача-приём
- Теневой
- Встроенный буквенно-цифровой файловый регистратор данных с возможностью записи 18 000 значений толщины или 1 750 изображений А-скана
- Автоматический вызов стандартных или пользовательских настроек.
- Настраиваемая частота обновления изображения (4, 8, 12, 20 Гц)
- Отображение результатов измерений в миллиметрах или дюймах
Контроль стекловолокна, композитов, металлического литья, резины и толстых пластиков
Ввод в толщиномер значения толщины с помощью цифрового штангенциркуля.
Стандартный комплект поставки:
Цифровой ультразвуковой толщиномер 25HP PLUS со встроенным регистратором данных и питанием от аккумулятора или сети переменного тока при частоте 50-60 Гц. А также: зарядное устройство/сетевой адаптер переменного тока, кабель для преобразователя, контрольный образец, контактная жидкость, кабель для порта RS-232, кейс для транспортировки, руководство по эксплуатации, 2 года ограниченной гарантии.
Дополнительные комплектующие к толщиномеру:
HPV/C: Цифровой штангенциркуль для ввода толщины в прибор
HPP/CC: Кабель для цифрового штангенциркуля
Plus/RPC: Резиновый защитный чехол с подставкой и ремнями
36DLP/SPC/KIT: Защитный чехол с ремнём
GAGEVIEW: Интерфейсная программа
25DLP/EW: Дополнительная ограниченная гарантия
2214E: 5-ступенчатый контрольный образец из стали 1018 с маркировкой в дюймах: 0,100", 0,200", 0,300", 0,400", 0,500".
2213E: 5-ступенчатый контрольный образец из алюминия с маркировкой в дюймах: 0,100", 0,200", 0,300", 0,400", 0,500".
Контрольные образцы также могут иметь размерность в миллиметрах
26DLPLUS/HDC: Упрочнённый кейс для транспортировки
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
|
Параметры |
Значения |
|
Режимы измерения: |
|
|
Режим 1 |
Временной интервал между зондирующим импульсом и первым отраженным эхосигналом. Используются контактные датчики |
|
Режим 2 |
Временной интервал между первым интерфейсным эхосигналом после зондирующего импульса и первым отраженным эхосигналом. Используются иммерсионные датчики или датчики с линией задержки |
|
Режим 3 |
Временной интервал между последовательными эхосигналами, следующими за первым интерфейсным эхо после зондирующего импульса. |
|
Типы измерений |
Толщина, Скорость звука, Время пролета |
|
Конфигурация генератора |
Импульс-Эхо, PitchCatch (Передача-получение), Сквозная передача |
|
Диапазон измерения толщин*: |
|
|
Импульс-эхо и “PitchCatch” сталь пластик |
0.050 - 25.000 дюймов (1.27 - 635.00 мм) 0.020 - 3.00 дюймов (0.50 - 75.00 мм) |
|
Сквозная передача сталь пластик |
0.075 - 50.000 дюймы (1.91 - 1270.0 мм) 0.035 - 6.000 дюймы (0.89 - 152.00 мм) |
|
Диапазон измерения скорости звука |
0.02000 - 0.55110 дюйм/µS (0.5080 - 13 9979 мм/µS) |
|
Диапазон измерения времени пролета |
0.00 - 225.00 µS |
|
Разрешение: |
|
|
Толщина, выборе клавиатуры Низкое Стандарт |
0.01” 0.1 мм 0.001” 0.01 мм |
|
Скорость звука Низкая Стандарт |
0.001 дюйм/µS (00.01 мм/µS) 0.0001 дюйм/µS (00.001 мм/µS) |
|
Время пролета |
Фиксировано 000.01 µS |
|
Дисплей |
Жидкокристаллический дисплей с подсветкой и возможностью настройки контраста. Площадь изображения 4.0 x3.39 дюйма (102 x 86мм) Подсветка: электролюминесцентный дисплей с подсветкой и функцией энергосбережения |
|
Аккумулятор |
6В заряжаемые никель-кадмиевые аккумуляторы. Опционально использование алкалиновых батареек “AA” |
|
Работа от аккумулятора |
25 часов в нормальном режиме измерений без подсветки |
|
Зарядка |
Быстрая зарядка в течение двух часов при стандартном напряжении. |
|
Автоматическое отключение |
Функция может быть отключена. Прибор автоматически отключается после шести минут простоя (выбор с клавиатуры) |
|
Частотный диапазон датчиков |
0.5 -5.0 МГц (-3дБ) |
|
Рабочая температура |
от -10°C до +50°C. (от +14° до 122°F) |
|
Клавиатура |
Герметичная клавиатура с цветовой кодировкой, а так же тактильной и звуковой обратно связью |
|
Корпус |
Водостойкий, уплотненный корпус из поликарбоната Lexan с герметичными разъемами |
|
Различные единицы измерения (выбор с клавиатуры) |
Возможность внутреннего преобразования единиц измерения между дюймами и миллиметрами |
|
Режим минимальных/максимальных значений |
Используется в совокупности с режимом FAST для быстрого определения минимальных и максимальных толщин вместе с формой волны |
|
Два сигнальных режима: |
|
|
Первый |
Стандартный по верхнему/нижнему порогу |
|
Второй |
Предыдущая толщина (Абсолютное или процентное значение). Звуковая и визуальная индикация |
|
Два дифференциальных режима: |
|
|
Первый |
Разница толщин текущего измерения и опорного значения |
|
Второй |
Процентное отношение текущей толщины и установленного значения |
|
Вызов предустановленных настроек |
Автоматическая настройка внутренних параметров и смещения нуля для широкого диапазона датчиков |
|
Стандартные предустановленные настройки |
25 записанных настроек датчиков для проведения быстрой и удобной калибровки стандартных датчиков Panametrics |
|
Пользовательские автонастройки |
Запись до35 пользовательских настроек для достижения оптимальной работы в специальных исследованиях |
|
Режим Фиксации |
Фиксация и снятие фиксации текущего А-скана со значением толщины |
|
Ректификация |
РЧ, положительная или отрицательная полуволна, полная волна |
|
Диапазон отображения формы волны и смещение |
Горизонтальный участок формы волны настраивается на выбранный интервал с полностью настраиваемым смещением |
|
Модуль памяти и RS-232 |
Распознавание, записи вызов, удаление и передача значений толщин и настроек работы прибора через полнодуплексный последовательный порт RS-232. Частота передачи данных, длина слова, стоповый бит и контроль по четности определяется с клавиатуры |
|
Размер |
9.375 x 5.45 x 1.5" (238 x 138 x 38 мм) |
|
Вес |
2.1 фунтов (0.95 кг) |
