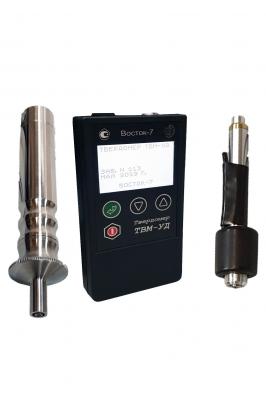

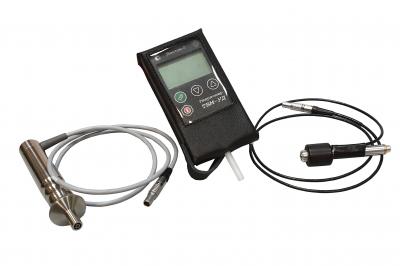

Комбинированный твердомер ТВМ-УД
Госреестр (ГРСИ): 78544-20
Твердомер портативный комбинированный модификации ТВМ-УД (далее твердомер) предназначен для измерения твёрдости изделий из металлов и сплавов. Твердомер измеряет твёрдость по методу Либа (датчик динамический) или UCI методом (датчик ультразвуковой) в зависимости от типа подключенного датчика. Измеренное датчиком значение твёрдости может быть переведено в твёрдость по Бринеллю, Роквеллу и Виккерсу (HB, HR и HV соответственно) и в предел прочности (Rm в соответствии с ГОСТ 22761-77). Перевод осуществляется различным образом для различных металлов и используемых типов датчиков. Переводные таблицы введены в память прибора и перевод осуществляется автоматически.
Твердомеры портативного типа используют “косвенный” метод измерения твёрдости, в отличии от твердомеров переносного или стационарного типов, которые используют “прямой” метод измерения твёрдости. При использовании твердомеров стационарного и переносного типов для измерения по шкалам твёрдости Роквелла, Бринелля или Виккерса требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно. Твердомеры портативного типа относятся к неразрушающим методам контроля и позволяют:
- проводить измерение твёрдости поверхностного слоя металла, подвергнутого напылению, наплавлению, механической, термической и др. видам поверхностной обработки металла. Такой контроль твёрдости недоступен для твердомеров стационарного и переносного типов, которые под действием больших нагрузок «продавливают» поверхностный слой;
- проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях;
- проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений;
- проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов;
- проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов.
Комплект поставки динамического твердомера ТВМ-УД:
| БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость твердомера) | |
| Наименование | Кол-во, шт. |
| Электронный блок твердомера с элементами питания тип АА | 1 |
| Датчик ультразвуковой тип У (по заказу может быть исключён) | 1 |
| Датчик динамический тип Д (по заказу может быть исключён) | 1 |
| Шомпол к датчику динамическому тип Д | 1 |
| Кабель USB для связи с компьютером | 1 |
| Зарядное устройство для элементов питания тип АА | 1 |
| Дискета с программным обеспечением | 1 |
| Кожаный чехол | 1 |
| Паспорт и методика поверки ( в разработке) | 1 |
| Сертификат о поверке (в разработке) | 1 |
| Упаковочная сумка-футляр | 1 |
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость твердомера) | |
| Меры твёрдости (ГОСТ 9031-75; 8.426-81) по шкалам HRA, HRB, HRC, HB, HV, HSD | |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
- Диапазон измерений
|
Шкала |
HRC |
HB |
HV |
σb (Н/мм2)* |
|
Диапазон |
20,0…67,9 |
95…450 |
95…950 |
375…1710 |
- Погрешность
|
Шкала твёрдости |
Погрешность, не более |
|
Шкала “С” Роквелла |
±2 HRC |
|
Шкала Бринелля |
±12 HB |
|
Шкала Виккерса |
±15 HV |
|
*Шкала предела прочности Rm (σb) |
±5 % Мпа (Н/мм2) |
- Общие характеристики твердомера
|
Количество дополнительных шкал твёрдости для самостоятельной калибровки пользователем (шкалы HSD, HRC2, HV2, HV и HSD2). Можно откалибровать по шкалам HRA, HRB, HRN, HRT и др. |
5 шкал твёрдости |
|
Время на каждое измерение твёрдости (среднее): |
2 сек |
|
Память: количество сохраняемых результатов измерений твёрдости, max |
2.000 |
|
Статистика значений из серии измерений (кол-во измерений/среднее значение/разброс измерений) |
ДА |
|
Автоматическое удаление некорректных (ошибочных) результатов из статистики |
ДА |
|
Время работы прибора при полном заряде электропитания, не менее |
50±10 ч |
|
Электропитание –2 элемента или аккумулятора размера АА |
2.0-3.2 В |
|
Автоматическое отключение питания через |
3±1 мин |
|
Диапазон температур: · При эксплуатации · При транспортировке и хранении твердомера |
-5 °С…+40 °С -15 °С…+65 °С |
|
Относительная влажность воздуха |
30 %…80 % |
|
Масса твердомера с датчиками и элементами питания, не более |
0,45 кг |
|
Габаритные размеры (В*Ш*Г), не более:
|
122*65*23 мм 150*Ø30 мм 86*Ø22 мм |
|
Масса полной комплектации твердомера (эл. блок, 2 датчика, зарядн. устр-во и пр.), не менее |
800 гр. |
|
Габаритные размеры упаковочной сумки-футляра (В*Ш*Г), не более |
260*200*120 мм. |
|
Гарантийный срок эксплуатации |
2 года |
- Характеристики твердомера с датчиками ультразвуковым и динамическим
|
Корректировка пространственного положения датчика: · Датчик ультразвуковой тип У · Датчик динамический тип Д |
Не требуется Ручная |
|
Измерительное усилие датчика: · Датчик ультразвуковой тип У · Датчик динамический тип Д |
50 Н - |
|
Масса контролируемого изделия: · Датчик ультразвуковой тип У: без использования дополнительных мероприятий, не менее с использованием поддерживающего основания и контактной смазки, не менее · Датчик динамический тип Д: · без использования дополнительных мероприятий, не менее · с использованием поддерживающего основания с использованием поддерживающего основания и контактной смазки, не менее |
1,0 кг 0,05 кг
5 кг 2…5 кг 0,05 кг |
|
Толщина контролируемого изделия, не менее: · Датчик ультразвуковой тип У: без использования дополнительных мероприятий с использованием дополнительных мероприятий · Датчик динамический тип Д: без использования дополнительных мероприятий с использованием дополнительных мероприятий |
3 мм 1 мм
20 мм 5 мм |
|
Шероховатость контролируемой поверхности, не более (Ra) · Датчик ультразвуковой У: · Датчик динамический тип Д: |
≤3,2 ≤3,2 |
|
Радиус кривизны измеряемой поверхности, не менее · Датчик ультразвуковой тип У: · Датчик динамический тип Д: |
50 мм 15 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений · Датчик ультразвуковой тип У: · Датчик динамический тип Д: |
3 мм 10 мм |
|
Минимальное расстояние между: Соседними точками измерений (отпечатками) · Датчик ультразвуковой тип У: · Датчик динамический тип Д: Центром точки измерения и краем поверхности изделия · Датчик ультразвуковой тип У: · Датчик динамический тип Д: |
1 мм 3 мм
1 мм 5 мм |
