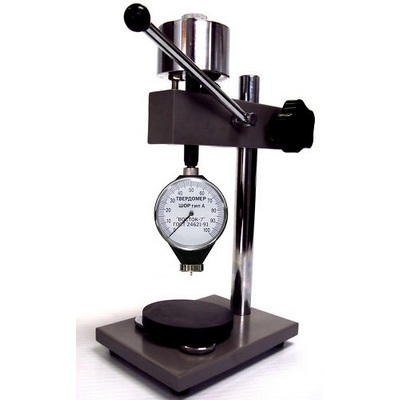

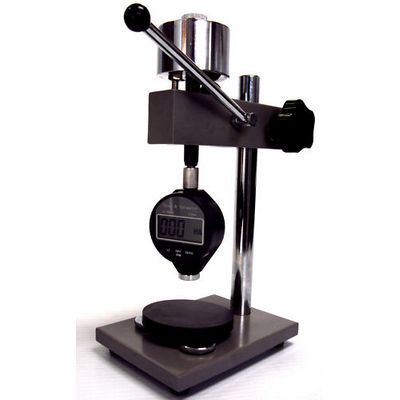

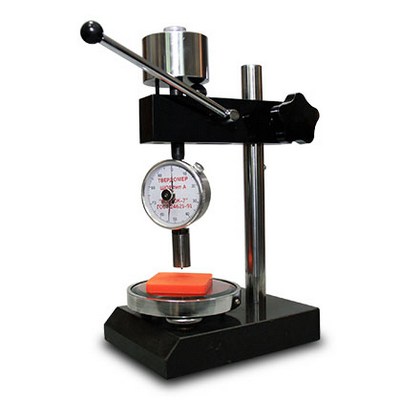

Механический штатив ТВР-АМ с твердомером ТВР-A
Госреестр (ГРСИ): 59928-15
Штатив испытательный предназначен для закрепления в нём твердомера (дюрометра) по Шору типа А и обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить большую точность измерения твёрдости контролируемого изделия.
Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени согласно стандартам (ГОСТ 263-75; ГОСТ 24621-91 (ISO 868-85); ГОСТ Р ИСО 7619-1-2009; DIN53505, ASTM D2240, ISO R868,), обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную.
Комплект поставки штатива ТВР-АМ:
- твердомер в упаковочном футляре (для ТВР-А и ТВР-D);
- Механический штатив (для ТВР-АМ и ТВР-DМ);
- Паспорт c Методикой Поверки и отметкой о калибровке твердомера при выпуске из производства.
Дополнительные принадлежности:
- свидетельство о поверке;
- комплект мер твёрдости по шкале Шора (тип А или тип D).
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| МОДИФИКАЦИИ ТВР-А, ТВР-D | |
| Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 |
| Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) | 10 … 90 HA |
| Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) | 20 … 90 HD |
| Погрешность, не более (шкалы А и D) | ±1 |
| Диапазон температур, °С: Рабочий диапазон при эксплуатации При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
| Относительная влажность воздуха | 30 %…80 % |
| Толщина контролируемого изделия, не менее: | 6 мм |
| Минимальное расстояние между: Соседними точками измерений (отпечатками) Соседними точками измерений для пористых материалов Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
| Диаметр опорной поверхности твердомера | 16 мм |
| Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 10 мм |
| Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) |
100.000 |
| Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5±0,01 мм |
| Усилие нагружения: Твердомер тип А Твердомер тип D |
9,8 Н 50 Н |
| Предварительная и предельная нагрузки: Твердомер тип А Твердомер тип D |
0,55 N … 8,064 N 0 … 44,5 N |
| Масса твердомера: В корпусе компакт В корпусе универсал |
0,13 кг 0,19 кг |
| Габаритные размеры твердомера (В*Ш*Г) | 109*60*26 мм |
| Масса упаковочного футляра с твердомером | 0,3 кг |
| Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм |
| МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ | |
| Толщина/высота контролируемого изделия, не более: | 60 мм |
| Диаметр предметного столика для размещения контролируемого изделия: | Ø 100 мм |
| Усилие нагружения груза-гири: Штативы для твердомеров ТВР-А Штативы для твердомеров ТВР-D |
9,8 Н 50 Н |
| Масса штатива в сборе без твердомера: Штатив для твердомеров ТВР-А Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
| Габаритные размеры (В*Ш*Г): | 220х120х160 |
| МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ | |
| Гарантийный срок эксплуатации твердомера (дюрометра) | 1 год |
| Ресурс (наработка) твердомера, не менее | 7 лет |
