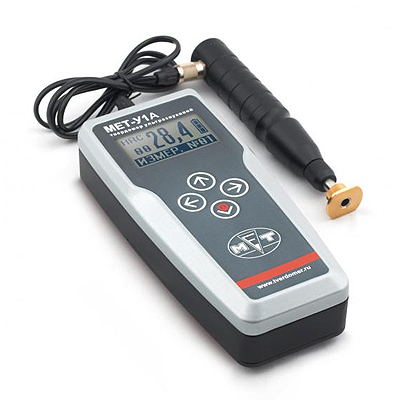

Твердомер МЕТ-У1 предназначен для локального измерения твердости различных изделий методом ультразвукового контактного импеданса (UCI) по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса. Начало серийного производства твердомера МЕТ-У1А: 2006 г.

Ультразвуковой твердомер МЕТ-У1А аттестован в Госстандарте России (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений России под №19623-00, и в реестрах средств измерений Украины и Беларуси, а также внесен в отраслевой реестр средств измерений МПС РФ.

ВАЖНАЯ ОСОБЕННОСТЬ

в отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.

Принцип действия ультразвукового твердомера - определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.

Ограничения при эксплуатации МЕТ-У1А

ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм. Для получения более подробной консультации свяжитесь с нашими специалистами.

Основные возможности ультразвукового твердомера МЕТ-У1А:

• измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
• наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
• использование шкалы предела прочности на разрыв (R_m) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
• подключение по заявке укороченного датчика У1/2.

УЗ твердомер МЕТ-У1А измеряет твердость следующих изделий:

• любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
• без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
• металлических покрытий;
• изделий сложной формы, в труднодоступных местах.

Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1А.

Комплекты поставки ультразвукового твердомера МЕТ-У1А:

• электронный блок;
• Датчик ультразвуковой У1;
• Блок питания;
• Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса;
• Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса;
• Паспорт и Методика Поверки;
• Свидетельство о поверке "ФГУП ВНИИФТРИ";
• Кабель для связи с компьютером через USB-порт;
• CD-диск с програмным обеспечением;
• Универсальный чехол;
• Упаковочная сумка.

Комплектность при поставках в страны дальнего зарубежья:

• электронный блок;
• Датчик ультразвуковой У1;
• Блок питания;
• Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса;
• Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса;
• Паспорт (на английском языке);
• Calibration certificate (VNIIFTRI);
• Кабель для связи с компьютером через USB-порт;
• CD-диск с програмным обеспечением;
• Универсальный чехол;
• Упаковочная сумка.

Дополнительные принадлежности к ультразвуковому твердомеру МЕТ-У1А:

• эталонные меры твёрдости (гост 9031-75; 8.426-81);
• Притирочная смазка;
• Штатив для датчика;
• Шлифовальная машинка на аккумуляторах;
• Сменная насадка к датчику;
• Кондуктор датчика;
• Короткий датчик.

Эталонные меры твёрдости (гост 9031-75; 8.426-81):

• Меры твердости Роквелла МТР;
• Меры твердости Бринелля МТБ;
• Меры твердости Виккерса МТВ;
• Меры твердости Шора МТШ.

РЕКОМЕНДАЦИИ

Рекомендуется приобрести меры твердости для проверки правильности показаний твердомера и, в случае необходимости, его калибровки.

Притирочная смазка обеспечивает надёжную фиксацию и полный контакт с подложкой штатива при измерении твёрдости малых и тонких изделий.

Штатив для датчика обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах.

Использование штатива и смазки для притирки деталей с ультразвуковым твердомером МЕТ-У1А позволяет уменьшить погрешность измерения!

Возможности штатива для ультразвукового датчика твердомера МЕТ-У1А:

• регулируемая высота установки датчика;
• плавное нагружение датчика с исключением возможности его колебаний и перемещений (сдвигов) по поверхности контролируемогоизделия.

Шлифовальная машинка на аккумуляторах для ультразвукового твердомера МЕТ-У1А обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.

Сменная насадка к датчику для ультразвукового твердомера МЕТ-У1А лбеспечивает надёжную фиксацию и установку датчика строго перпендикулярно к оси изделий цилиндрической формы. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.

Кондуктор датчика обеспечивает проведение измерений малых изделий цилиндрической формы (стержни, гвозди, свёрла, проволока и др.).

Изготавливается индивидуально под типо-размеры изделий заказчика.

Короткая модель датчика предназначена для проведения измерений в условиях ограниченного пространства (поверхность внутреннего диаметра гильз, втулок, труб и др.). Габаритные размеры, мм (длина/диаметр): 80/40.

------------------------------------------------
