Бороскопы SolView
Госреестр (ГРСИ): не указано
Бороскопы SolView предназначены для качественной и экономичной оценки состояния поверхности и пропайки контактов плат под электронными компонентами. SolView - простой и эффективный инструмент для осмотра контактов микросхем в местах их сочленения с электронной платой. Благодаря достаточно мощной батарее отпадает необходимость во внешних источниках питания.
Контроль процесса сборки печатных плат очень важен при производстве плат и их компонентов. Целями такого контроля являются отслеживание качества сборки, оценка качества пайки и надежности монтажа микросхем. Ранее, до появления инструмента SolView высокая стоимость проведения контроля сборки отпугивала производителя от его проведения, от чего в первую очередь страдали пользователи.
В стремлении преодолеть потенциальную проблему разработчиками компании Olympus было найдено решение - прибор SolView - многоцелевой осмотровый зонд, который обеспечивает надежный визуальный контроль и способен удовлетворять самые строгие требования при производстве различных видов электроники, включая производство сотовых телефонов, аудио/видео продукции, а также военные разработки.

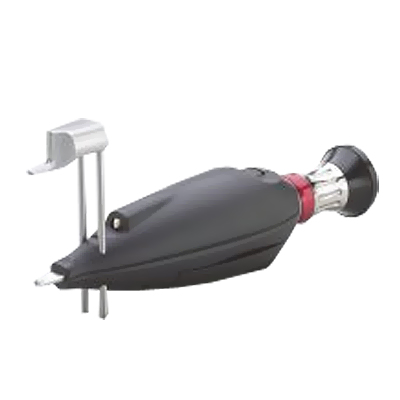

Зонд SolView может быть двух направлений - бокового обзора SolView-90 и прямого обзора SolView-00. Светодиоды обеспечивают необходимое освещение зоны осмотра, а зонд бокового обзора SolView-90 оснащен легко присоединяемой задней подсветкой.
Эти две модели прибора удовлетворяют все требования визуального контроля, позволяя оператору рассмотреть место сопряжения деталей под разными углами.
SolView - портативная система, которая способна работать на двух LR6/AA батареях в течении 8 часов.
Особенности бороскопов SolView:
- две модели - прямого и бокового обзора;
- Небольшие размеры и вес зонда;
- Отличные оптические данные;
- Встроенные светодиоды;
- Съемный модуль задней подсветки;
- Изменяемое фокусное расстояние;
- Присоединяемый ремешок;

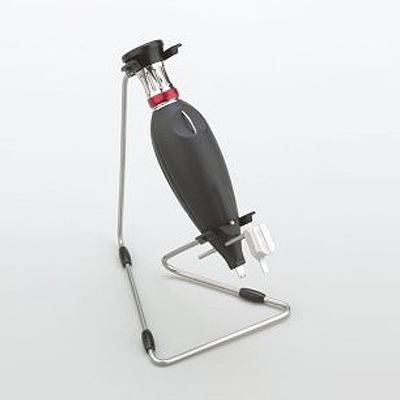

- Подставка для предотвращения качения;
- Для нормальной работы требуется батареи АА - 2шт;
- Эргономический дизайн;
- Совместимость с цифровой камерой Olympus;
- Для нормальной работы не нужно дополнительного оборудования.
Примечание:
Обе модели имеют изменяемый диоптрический фокус 0 до -4. 2 x LR6 (AA) батареи необходимы для непрерывной работы в течение 8 часов. Могут использоваться как аккумуляторы, так и обычные батареи.
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания.
Характеристики
|
Модель |
Поле зрения (FOV) |
Направление обзора (DOV) |
Глубина резкости (DOF) |
Габариты наконечника |
Длина наконечника |
Вынос зрачка объектива |
|
SolView-00 |
45° |
Прямого обзора 0° |
0.5 мм до бесконечности |
6.05 мм x 1.65 мм |
11.5 мм |
0.3 мм |
|
SolView-90 |
45° |
Бокового обзора 90° |
0.5 мм до бесконечности |
4.65 мм x 1.65 мм |
11.5 мм |
0.3 мм |
