Система телеинспекции труб RAUSCH RCA Proline предназначена для телеинспекции трубопроводов диаметром от 100 до 2500мм и длиной до 550м. Данная система может применяться только в составе специализированных передвижных телеинспекционных комплексов.

Она обладает максимально широким функционалом и возможностями для осуществления комплексного обследования трубопроводов. Для неё доступны дополнительные опции, недоступные для более простых систем телеинспекции RAUSCH, а именно:

Система теледиагностики труб RCA Proline состоит из оборудования отсека оператора, кабельного барабана с TV-кабелем, управляемой тележки (телеинспекционного робота) и видеокамеры.

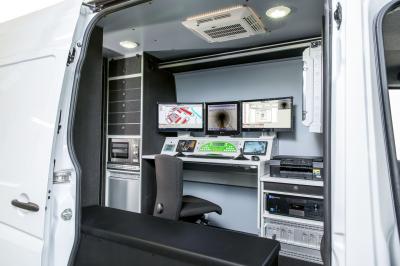

RCA Proline студия (отсек оператора):

• блок управления с автоматизированным управлением тележкой и камерой (управляемые макрокоманды);
• пульт управления с устойчивой к загрязнению сенсорной клавиатурой и кнопками;
• многофункциональный джойстик для управления камерой и тележкой;
• с программным обеспечением ПК PipeCommander для подготовки отчетов и измерения повреждений; принтер, монитор;
• оцифровка видео в формат MPEG 1/2/4, а также оцифровка изображений;
• энергоснабжение при помощи электрического генератора или необслуживаемых гелиевых батарей (опция);
• взрывобезопасное исполнение Ex согласно европейской директиве RL 94 /9/EG в качестве опции.

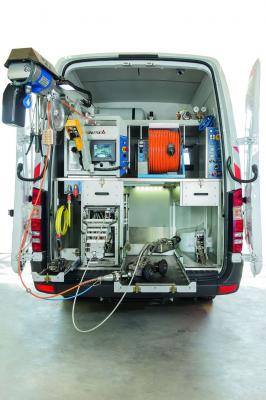

Заднее помещение (рабочий отсек):

• покрытие пола и боковых стенок из нержавеющей стали;
• полностью автоматизированные и синхронизированные кабельные барабаны;
• основной кабельный барабан ELKA 600 с телескопическим поворотным рычагом, электрической подачей и встроенной цепной лебедкой (20 м);
• встроенный LCD-монитор для передачи изображения с камеры;
• компрессор, емкость для сжатого воздуха системы проверки муфт Kampac и пакера Quick-Lock V4A (опция).

Сателлитная система (M-Серия):

• применяется в трубопроводах диаметром от 135 мм, а с электрическим приводом подъема – начиная с диаметра 150 мм;
• модуль SKM 135 с роликовым приводом для подачи проталкиваемого кабеля и камеры KS 60 CL;
• камера наблюдения ZKM 135 (цветная камера);
• модуль PM 135 со светодиодным освещением для точного позиционирования камеры-сателлита.

Система промывки (M-Серия):

Спутниковая система М-серии расширяется или переоборудуется в систему промывки для очистки ответвления непосредственно из магистрального канала. Применяется от DN 150

Параметры RAUSCH RCA Proline:

• диаметр труб- 100 - 2500мм;
• тип системы- встраиваемая.

Дистанционное управление:

радиоуправление (дальность действия 50 м) для всех функций осмотра: управление лебедкой, управление камерой, управление тележкой, регулировка освещения.

Телеинспекционный робот L100 Cross в комплекте с видеокамерой KS60CL:

• управляемая тележка с камерой для труб DN 100 – DN 500;
• корпус тележки из латуни, покрыт никелем;
• беспроводное болтовое соединение с камерой KS 60 CL (откидная, угол 90 °);
• механическая установка камеры по высоте;
• движение в 3-х осях, в трубах свыше DN 150;
• дополнительное светодиодное освещение;
• взрывобезопасное исполнение Ex согласно европейской директиве RL 94 /9/EG в качестве опции.

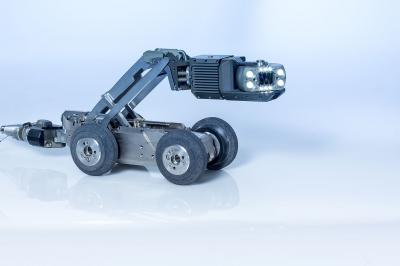

Телеинспекционный робот L135 Cross в комплекте с видеокамерой KS135SCAN:

• управляемая тележка с электрическим приводом подъема начиная с DN 150;
• камера с приводом качания и ротации, всегда корректное положение изображение, индикаторы питания;
• 10-кратное оптическое, 12-кратное цифровое увеличение;
• область применения DN 135 - DN 2000 с дополнительными колесами, дополнительным освещением.

Опции:

• измерение деформации при помощи лазерной системы;
• измерение ширины трещины, температуры, наклона;
• откидной штекер зонда определения местоположения.

Пакет программного обеспечения PipeCommander.

PipeCommander включает в себя создание профессиональных документов осмотра трубопровода и шахт, а также запись цифрового видео (MPEG 1/2/4) и изображений в формате JPEG. Благодаря дополнительным модулям данное ПО обладает расширенной функциональностью: измерение наклона, температуры, деформации, ширины трещины, определение местоположения, направления отводов при помощи камеры-сателлита. Интерфейс использует все распространенные форматы.

Настраиваемый генератор сообщений необходим для создания отчетов, например, в виде PDF-файла

3D-модуль навигации объединяет и графически представляет направления трубопровода и расположение шахт.

Вывод проектов в программе Viewer со всеми данными по расчетам, изображениями и видеофайлами. Viewer также включает экспортную функциональность и генератор сообщений.

------------------------------------------------
