Комплект для энергетических установок SATEKO ME-GTE-02.1 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Отличительные особенности:
- Решение для осмотра энергетических установок ТЭЦ, ГРЭС и т.п.;
- Длина зонда позволяет осмотреть задние ряды лопаток;
- Двусторонняя камера для детального осмотра кромок;
- Жёсткая направляющая для точного позиционирования камеры.
Комплект SATEKO ME-GTE-02.1 был специально разработан для решения задач по осмотру турбин электростанций и ТЭЦ различных типов.

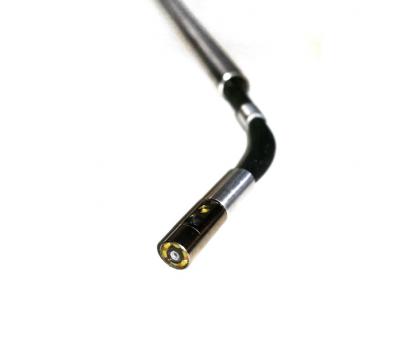

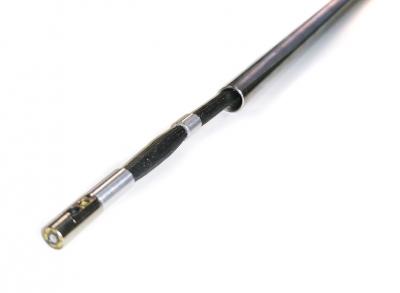

Особенность решения заключается в длине гибкого зонда (5 метров) с артикуляцией и установке уникальной двусторонней камеры диаметром 6.0 мм. О разработке SATEKO для зондов длиной более 3,5 метров можно прочитать здесь. В конечном итоге получился зонд, способный пройти через проточную часть турбины до задних рядов лопаток и обеспечить осмотр лопаток подвижных ступеней со всех сторон. Для осмотра лопаток неподвижных ступеней используется жёсткая направляющая длиной один метр. При необходимости направляющая может быть нарощена до длины 4 или даже 5 метров.
Данный вариант эндоскопического комплекта SATEKO серии ME основан на усреднённых требованиях конечных пользователей. При необходимости типы и характеристики оборудования могут быть изменены на основании технических требований заказчика.

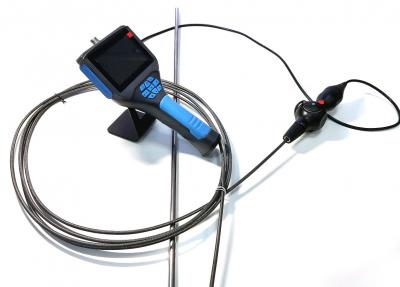

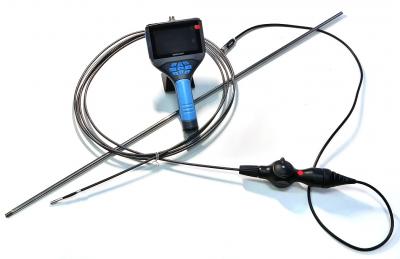

Комплект поставки:
- Зонд гибкий ME-FT2A-6.0.2S-5 (2 sides)-D;
- Жёсткая направляющая ME-A-Guide-10-1 (E);
- Базовый модуль ME-M431;
- Набор для ухода за прибором;
- Руководство по эксплуатации;
- Технический паспорт и гарантийный талон;
- Кейс для хранения и транспортировки.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Мы предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
|
Зонд гибкий ME-FT2A-6.0.2S-5 (2 sides)-D |
|
|
Направление обзора |
Прямое 0ᵒ, боковое 90ᵒ |
|
Диаметр |
6.0 мм |
|
Сенсор (матрица) |
2 матрицы CMOS, 1/9’’ High Color Sensor, 648х480 p |
|
Глубина резкости (0ᵒ) |
8-100 мм |
|
Угол обзора (0ᵒ) |
90°±5° |
|
Подсветка (0ᵒ) |
6 высокоярких белых светодиодов |
|
Глубина резкости (90ᵒ) |
4-30 мм |
|
Угол обзора (90ᵒ) |
90°±5° |
|
Подсветка (90ᵒ) |
1 ультаяркий белый светодиод |
|
Тип сигнала |
Цифровой |
|
Длина зонда |
5 метров |
|
Материал покрытия |
Вольфрамовая плетёная оплётка |
|
Артикуляция |
2-х сторонняя 130ᵒ±20ᵒ с системой управления натяжением тросов |
|
Переключение между камерами |
Кнопка, расположенная на рукояти зонда |
|
Жёсткая направляющая ME-A-Guide-10-1 (E) (наращиваемая) |
|
|
Диаметр внешний |
10 мм |
|
Диаметр внутренний |
7,5 мм |
|
Длина |
1 метр |
|
Материал |
Нержавеющая сталь |
|
Способ соединения |
Резьбовой |
|
Базовый модуль ME-M431 |
|
|
Экран |
Цветной LCD TFT, диагональ 4,3 дюйма (10,92 см), 800x480 точек, антибликовое покрытие |
|
Формфактор |
Монитор на рукояти с коннектором для подключения зондов |
|
Основные функции |
Просмотр изображения в режиме реального времени, запись фото, видео на SD карту, просмотр сохранённых данных, передача данных через USB интерфейс, управление подсветкой зондов |
|
Вес |
0,5 кг |
|
Разрешение записи фото / видео |
1600х1200 пикселей (JPG) / 640х480 пикселей (AVI) |
|
Аккумуляторы |
2 шт, сменные, LiIon, тип 18650 |
|
Работа аккумуляторов на 1 заряде |
До 6 часов (в зависимости от температуры окружающей среды и интенсивности подсветки) |
