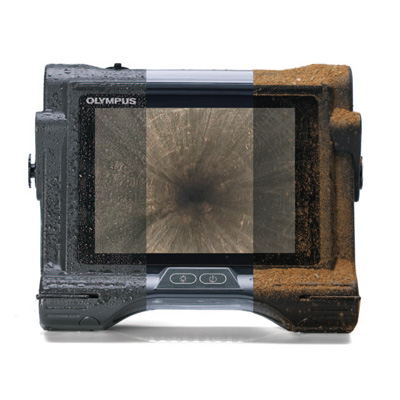

Видеоэндоскоп IPLEX RX/ IPLEX RT (снят с производства)
Госреестр (ГРСИ): не указано
IPLEX RX/ IPLEX RT это легкие промышленные видеоскопы, которые имеют уникальный процессор изображений PulsarPic, позволяющий воспроизводить чрезвычайно яркие и четкие изображения. Приборы имеют большой 6.5” дюймовый (165 мм) монитор дневного обзора с антибликовым покрытием.
Видеоскопы IPLEX RX и RT обеспечивают наилучшее качество изображения. Уникальный видеопроцессор PulsarPic снижает уровень помех и повышает резкость, обеспечивая изображение с исключительно высоким разрешением.
IPLEX RX и RT достоверно и ярко воспроизводят мельчайшие дефекты, а резкие и четкие изображения дают оператору полноту сведений о состоянии объекта контроля.
IPLEX RX и IPLEX RT оснащены новой светодиодной системой подсветки, которая примерно в два раза ярче, чем у обычных видеоскопов, что позволяет в динамическом режиме регулировать светоотдачу для снижения эффекта ореола при контроле металлических или отражающих поверхностей.
Видеопроцессор PulsarPic интеллектуально взаимодействует с системой подсветки и оптимизирует количество света для получения, очень ярких, четких и резких изображений.
IPLEX RX и RT позволяют записывать сделанные данными видеоскопами фотографии формата JPEG и видеокадры MPEG-4 на съемный флеш-накопитель USB.
Улучшенное качество записанных фотографий и видеокадров обеспечивает проведение точной диагностики
не только в полевых условиях, но также в офисе, — с использованием нашего бесплатного программного обеспечения InHelp для обработки изображений.
Компактные видеоскопы IPLEX RX и RT оборудованы 6,5-дюймовым монитором. На большом мониторе четко отображаются мелкие дефекты с удобного для контролеров расстояния, что обеспечивает простоту идентификации повреждений и дефектов.
IPLEX RX оснащен уникальной функцией обработки изображений WiDER, с помощью которой выявляются самые темные зоны изображения без размывания деталей более ярких областей. Инновационная технология обеспечивает оптимальный эндоскопический контроль обширных и даже сильно отражающих зон.
Кроме того, IPLEX RX снабжен функциями регулировки резкости и цветокалибровки для создания изображений улучшенного качества в зависимости от условий наблюдения и применения.
IPLEX RX и RT весят всего 2,9 кг, включая ионно-литиевую аккумуляторную батарею, рассчитанную на два часа работы. Компактная и портативная конструкция обеспечивает легкость доставки IPLEX RX и RT до места осмотра. Приборы удобны в использовании в труднодоступных местах. Блок управления зондом имеет вес порядка 1,0 кг.
Отображение всех меню IPLEX RX и RT осуществляется с помощью понятных пиктограмм. Дефектоскопист может интуитивно распознавать меню и эффективно управлять требуемыми функциями или настройками.
IPLEX RX и RT прошли испытания на ударную нагрузку, включая воздействие вибрации и падение с высоты 1,2 м.
В соответствии с военными стандартами США эта прочная система выдерживает суровые условия эксплуатации и обеспечивает надежную работу даже в неблагоприятной среде.
В соответствии с всемирно признанными военными стандартами США (MIL-STD-810F/G и MIL-STD-461F)* и классом защиты IP55 системы IPLEX RX и RT прошли различные жесткие климатические испытания, включая воздействие ливня/пыли, высокой влажности и обледенения под дождем. Кроме того, монитор дневной видимости с антибликовым дисплеем обеспечивает четкое изображение даже при ярком солнечном свете.
Операторам часто требуется осматривать объекты, расположенные внутри узких каналов с шероховатыми поверхностями или острыми кромками. Зонд IPLEX RX и RT имеет износостойкую конструкцию с сопротивлением смятию и покрыт прочной, особо обработанной вольфрамовой оплеткой.
IPLEX RX имеет функцию отображения документов в формате PDF. Вместо поочередного просмотра печатных
руководств по эндоскопическому контролю и записанных изображений можно одновременно видеть то и другое
на мониторе IPLEX RX. Благодаря этой уникальной функции повышаются скорость и производительность эндоскопического контроля.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Мы предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||||||
| IPLEX lX Модель | IV9420RX | IV9435RX | IV9620RX | IV9635RX | IV9650RX*1 | IV9675RX*1 |
| IPLEX RT Модель | IV9420RT | IV9435RT | IV9620RT | IV9635RT | IV9650RT*1 | IV9675RT*1 |
| Диаметр рабочей части | φ4,0 мм | φ6,0 мм | ||||
| Длина рабочей части | 2,0 м | 3,5 м | 2,0 м | 3,5 м | 5,0 м | 7,5 м |
| Материал внешней оплетки | Высококачественный вольфрам. | |||||
| Жесткость | Постоянная жесткость | Переменная жесткость рабочей части (технология Tapered Flex). Гибкость плавно нарастает от блока управления к дистальному концу. |
||||
| Углы отклонения верх/низ/право/лево |
130° | 130° | 150° | 130° | *1 | *1 |
| Приблизительный вес системы (с аккумулятором) | 2,9 кг. | 3,0 кг. | 3,1 кг. | 3,2 кг. | *1 | *1 |
| IPLEX RX | IPLEX RT | |
| ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ | ||
| Механизм отклонения изгибаемой части зонда. | Усовершенствованная технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление | |
| Датчик температуры | Двухуровневый пороговый индикатор высокой температуры | Нет |
| Источник света: | Светодиодная подсветка сверхвысокой интенсивности | |
| Механизм блокировки оптического сменного адаптера | двойная резьба с кольцевым резиновым уплотнением | |
| РУЧНОЙ БЛОК УПРАВЛЕНИЯ | ||
| Габариты (Ш x Д x В) | 365 x 93 x 192 мм | |
| Вес: | 1000 г. | |
| Кнопки быстрого доступа | Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: Управление артикуляцией зонда, Регулировки изображения, запись видео/ «захват» экрана, доступ к меню | |
| СИСТЕМНЫЙ БЛОК | ||
| Габариты (Ш x Д x В) | 227 x 64 x 189 мм Максимальные габариты: 239 x 99 x 215 мм |
|
| LCD монитор | 6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете. | |
| Электропитание: | Батарея: 10,8 В номинальное значение, приблиз. 120 минут непрерывной работы Питание от сети: от100В до 240 В, 50/60 Гц (выносной импульсный блок питания) |
|
| Стандарт видеовыхода | VGA | |
| Выход USB | Стандартный USB 2.0, A – типа. | |
| ПРОГРАММНОЕ УПРАВЛЕНИЕ | ||
| Операции с изображениями | 5х цифровое увеличение изображения, 10 ступеней регулировки яркости | |
| Регулировка усиления | Трехступенчатая регулировка коэффициента усиления с уникальной технологий расширенного динамического диапазона (WiDER) | Нет |
| Регулировка резкости | 4-ступенчатая регулировка резкости | Нет |
| Регулировка насыщенности | 3-ступенчатая регулировка цветонасыщенности | Нет |
| Знакогенератор монитора. | Допускается ввод до 30 стандартных символов | |
| ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ | ||
| Внешние сменные носители информации. | Флеш-память USB, рекомендованная компанией OLYMPUS | |
| Выводимая знакогенератором дисплея информация: | Заголовок из 30 пользовательских символов, дата, время, системные настройки | |
| Окно предварительного просмотра отснятых изображений. | Записанная информация может быть просмотрена в виде окна - массива уменьшенных изображений | |
| Запись статических изображений (фото). | Разрешение — 768 × 576 (пикселей) | |
| Формат записи — Сжатый JPEG | ||
| Размер одного сохраненного изображения — примерно 300 Кб (Возможность сохранения около 3,400 изображений на 1 Гб памяти) | ||
| Запись видео. | Разрешение — 640 × 480 (пикселей) | |
| Формат записи — AVI MPEG-4, Материал может быть легко просмотрен при помощи Windows Media Player. | ||
| Размер фрагмента видеозаписи длинной 1 с составляет примерно — Приблиз. 500 Кб (Около 30 минут записи видео на 1 Гб памяти.) | ||
| ФУНКЦИИ СТЕРЕОИЗМЕРЕНИЙ – ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ДЛЯ IPLEX RX* (выпуск ожидается в мае 2014 г.) | ||
| Расстояние | Расстояние между двумя точками в пространстве | |
| Точка - Линия | Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем линии | |
| Глубина | Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем плоскости | |
| Область/Линии | Измерение площади некоторой области, а также длины контура, образованного несколькими точками. | |
| ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ | ||
| Диапазон рабочих температур | Рабочая часть | На воздухе: от –25 °C до 100 °C IPLEX RX; от –25 °C до 80 °C IPLEX RT |
| В воде: от +10 °C до +30 °C | ||
| Системный блок, блок управления | На воздухе: от -10 до 40 °C с аккумулятором от 0 до 40 °C а адаптером питания переменного тока |
|
| Относительная влажность. | Для всех частей | От 15 % до 90 % |
| Устойчивость к жидким агрессивным средам. | Для всех частей | Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором. |
| Водонепроницаемость | Рабочая часть (зонд) | Полностью герметична. Выдерживает гидростатическое давление: IV94 серия — Эквивалент высоты столба воды до 3,5 м IV96 серия — Эквивалент высоты столба воды до 7,5 м |
| Системный блок, блок управления | Прибор работоспособен под дождем и снегом, даже при сильном ветре (при этом батарейный отсек должен быть закрыт, а питание осуществляться только от аккумулятора). Неработоспособен под водой. | |
|
СТОЙКОСТЬ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ. |
|
| Допустимые условия эксплуатации для данного прибора соответствуют стандартам министерства обороны США MIL-STD-810F/G и MIL-STD-461F. Гарантия отсутствия дефектов не предоставляется ни при каких условиях. За подробными сведениями обращайтесь к торговому представителю Olympus. |
|
| Метод испытания. | Соответствие стандарту. |
| Вибрация: | MIL-STD-810F, Метод 514.5, Процедура I (Общий вибрационный тест) |
| Удар: | MIL-STD-810G, Метод 516.5, Процедура IV (Тест на падение с высоты) |
| Водонепроницаемость: | MIL-STD-810F, Метод 506.4, Процедура I (Дождь с ветром) |
| Влажность: | MIL-STD-810F, Метод 507.4 |
| Соляной туман: | MIL-STD-810F, Метод 509.4 |
| Песок и пыль: | MIL-STD-810G, Метод 510.4, Процедура I (Частицы пыли с ветром) |
| Обледенение: | MIL-STD-810F, Метод 521.2 |
| Электромагнитные помехи*1 | MIL-STD-461F, RS-103, (Тест на электромагнитную восприимчивость неэкранированных частей прибора) |
| Взрывоопасная атмосфера: | MIL-STD-810F, Метод 511.4, Процедура I (Работа во взрывоопасной атмосфере) |
| Оптические характеристики сменных адаптеров (объективов). | |||||||
| ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ. | |||||||
| ОПТИЧЕСКИЕ АДАПТЕРЫ (ОБЪЕКТИВЫ) С НАРУЖНЫМ ДИАМЕТРОМ 6,0 ММ | |||||||
| AT40D- IV96 |
AT80D/ NF-IV96 |
AT80D/ FF-IV96 |
AT120D/ NF-IV96 |
AT120D/ FF-IV96 |
AT80S- IV96 |
||
| Опти-ческие харак-тери-стики | Угол поля, ° | 40º | 80º | 120º | 80º | ||
| Направление обзора. | прямое | боковое | |||||
| Глубина резкости, мм*1 | От 200 до ∞ мм | От 9 до ∞ мм | От 35 до ∞ мм | От 2 до 200 мм | От 19 до ∞ мм | От 15 до ∞ мм | |
| Дис-Тальный конец | Наружныйдиаметр, мм*2 | φ6,0 mm | |||||
| Длина , мм*3 | 18,4 мм | 18,9 мм | 18,8 мм | 18,9 мм | 18,8 мм | 24,2 мм | |
| ОПТИЧЕСКИЕ АДАПТЕРЫ С НАРУЖНЫМ ДИАМЕТРОМ 4,0 ММ. | ДИАМЕТРОМ 4,0 ММ И 6,0 ММ.*4 | ||||||
| AT80D/FF-IV94*4 | AT120D/ NF-IV94 |
AT120D/ FF-IV94 |
AT100S/ NF-IV94 |
AT100S/ FF-IV94 |
AT50D/ 50D-IV94 |
||
| Опти-ческие харак-тери-стики | Угол поля, ° | 80º | 120º | 100º | 50º/50º | ||
| Направление обзора. | прямое | боковое | прямое/ прямое |
||||
| Глубина резкости, мм*1 | От 35 до ∞ мм | От 2 до 200 мм | От 17 до ∞ мм | От 2 до 15 мм | От 8 до ∞ мм | *4 | |
| Дис-Тальный конец | Наружныйдиаметр, мм*2 | φ4,0 мм | φ4,0 мм | ||||
| Длина , мм*3 | 19,0 мм | 21,7 мм | *4 | ||||
